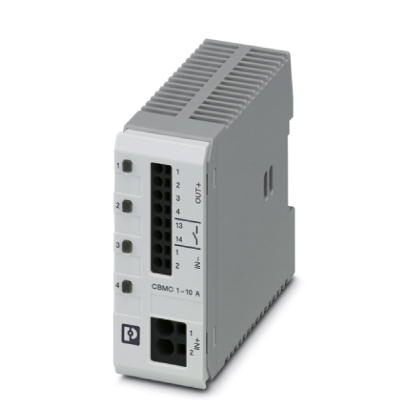

Многоканальный электронный автоматический выключатель для защиты четырех потребителей сети 24 В пост. тока при перегрузке или коротком замыкании. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.
Преимущества для Вас
- Простая замена устройств без изменения проекта благодаря компактной конструкции и индивидуальным возможностям настройки
- Возможность настройки цепей тока при помощи однокнопочной системы управления светодиодных клавиш
- Дополнительная защита от нежелательного изменения параметров тока благодаря электронному замку
- Мгновенное понимание рабочего состояния при помощи желтого, красного и зеленого индикаторов
Коммерческие данные
| Код заказа | 2906032 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 316 (C-4-2017) |
| GTIN | 4055626149356 |
| Вес/шт. (без упаковки) | 121,400 GRM |
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 36 мм |
| Глубина | 98 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Вибрация (при эксплуатации) | 10 Гц ... 57,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc) |
| 57,6 Гц … 150 Гц (Ускорение 5g; согласно МЭК 60068-2-6, Test Fc) | |
| Степень защиты | IP20 |
Общие сведения
| Класс воспламеняемости согласно UL 94 | V-0 |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| Полюсов | 4 |
| Степень защиты | III |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
| Тип предохранителей | электрон. |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 18 В DC ... 30 В DC |
| Номинальное напряжение | 24 В DC |
| Номинальный ток IN | макс. 40 A DC (IN+) |
| макс. 40 A DC (на полюс клеммы при шунтировании других устройств при помощи IN+) | |
| 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (настройка для каждого выходного канала) | |
| Допуск измерения I | ± 15 % |
| Устойчивость к обратной связи | макс. 35 В DC |
| Отказоустойчивый элемент | 15 A DC (на выходной канал) |
| КПД | > 99 % |
| Ток покоя I0 | тип. 33 мА |
| Рассеиваемая мощность | тип. 0,8 Вт (на холостом ходу) |
| Время инициализации модуля | 1,6 c |
| Время ожидания после отключения канала | 5 c (при перегрузке / короткое замыкание) |
| Ухудшение показателей от температуры | 24 A DC (при 60 °C) |
| 28 A DC (при 54 °C) | |
| 32 A DC (при 47 °C) | |
| 36 A DC (при 41 °C) | |
| 40 A DC (при 35 °C) | |
| Тип срабатывания | E (электрон.) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
| MTBF (IEC 61709, SN 29500) | 8403361 ч (при 25 °C с нагрузкой 21 %) |
| 3067484 ч (при 40 °C с нагрузкой 34,25 %) | |
| 534188 ч (при 35 °C с нагрузкой 100 %) | |
| Время на отключение в цепи нагрузки | 10 мс (при коротком замыкании > 2,0 x IN) |
| 1 c (1,2 ... 2,0 x IN) | |
| Отключение при пониженном напряжении в цепи нагрузки | 17,8 В DC (активный) |
| 18,8 В DC (неактивный) | |
| Отключение при перегрузке в цепи нагрузки | 30,5 В DC (активный) |
| 29,5 В DC (неактивный) | |
| Макс. емкостная нагрузка в цепи нагрузки | 45000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания) |
Контакт дистанционной индикации
| Наименование, подключение | Цепь удаленного оповещения |
|---|---|
| Функция переключения | Замыкатель |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
| Рабочее напряжение DC | 0 В DC ... 30 В DC |
| Рабочий ток DC (постоянный) | 100 мА DC |

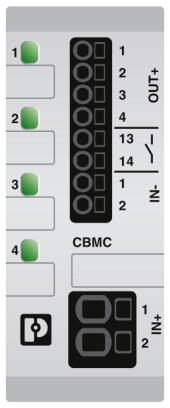

Сигнализация
| Светодиод канала выключен | выкл. (Канал отключен) |
|---|---|
| Светодиод канала зеленый | горит (Канал включен) |
| Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
| мигает (Включение режима программирования) | |
| Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
| Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания) | |
| мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
| мигает двукратно (Канал выключен, превышение общей границы по току устройства 40 A) |
Параметры подключения
| Наименование, подключение | Главная цепь тока IN+ |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 15 мм |
| Сечение жесткого провода | 0,2 мм ... 10 мм |
| Сечение проводника AWG | 24 ... 8 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 4 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 6 мм |
| Наименование, подключение | Главная цепь тока IN- |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого ровода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
| Наименование, подключение | Главная цепь тока OUT |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| EN 60068-2-78 | |
| EN 50178 | |
| UL 2367 | |
| UL 508 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
