Описание
Программа поставок
Пригоден для плавких вставок категории применения gG (gL), aM Кодировка потока посредством комплекта предохранителей пломбируемый Подача питания возможна с обеих сторон | |||
Стандарт, пустой | |||
Номинальное напряжение | 230 V AC 400 V AC | ||
Полюсы | 3 | ||
Расчетный рабочий ток | Ie | A | 63 |
Предохранитель | Типоразмер | D02, D01 |
Технические характеристики
Электрический | |||
Количество полюсов | 1P 1P+N 2P 3P 3P+N | ||
Номинальное напряжение | Ue | В | |
Переменный ток: 1P, 2P, 3P | Ue | В перем. тока | 400 |
DC: 1P, 2P | В пост. тока | 1P до 110V / 2P до 220V | |
Расчетный рабочий ток | Ie | A | 63 |
измеренный ток длительной нагрузки | Iu | A | 63 |
Расчетный ток короткого замыкания при включении | Icm | 50 kAeff | |
Категория переключения | AC 22 B, DC 21 B | ||
Категория перенапряжения | IV | ||
Номинальная устойчивость к импульсу | Uimp | кВ | 6 |
Электрические тепловые потери на контакт при Ie | W | 0.5 | |
Потеря мощности | |||
Потеря мощности на контакт с предохранителем при Ie | W | 7.5 | |
Электрическая часть реле | |||
Категория перенапряжения / степень загрязнения | III/3 | ||
Механический | |||

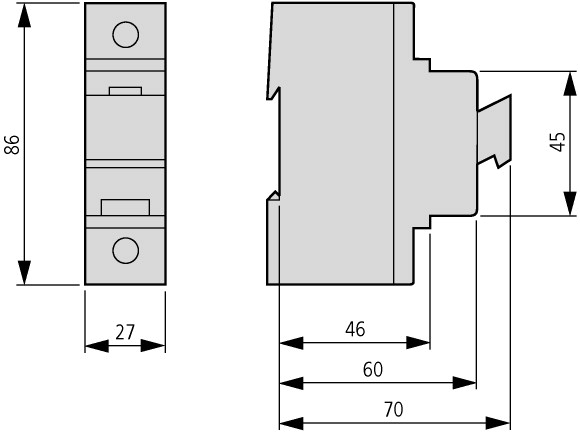

Монтажный размер колпачков | мм | 45 | |
Цокольный размер корпуса | мм | 86 | |
Монтажная ширина | мм | 27/полюс (1,5 установочных места) | |
Вес | g | 1P 113 1P+N 225 2P 224 3P 450 3P+N 472 | |
Монтаж | Быстродействующее крепление для DIN-рейки IEC/EN 60715 | ||
Класс защиты | |||
встроенный | IP20 | ||
Клеммы | Приподнятые зажимы | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1,5 - 35 | |
Диапазон температур | °C | -25 … +60 | |
Категория огнеопасности согласно UL94 | V0, испытание нитью накала 960 °C | ||
Момент затяжки соединительных винтов | Нм | макс. 4,5 | |
Категория перенапряжения / степень загрязнения | III/3 | ||
Стойкость к токам утечки | CTI 600 | ||
Механическая часть реле | |||
Клеммы | Приподнятые зажимы |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 63 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 1.5 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
0 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Circuit breakers and fuses (EG000020) / D0-system switch disconnector (EC000277) | |||
Electric engineering, automation, process control engineering / Electrical installation, device / Safety fuse systems / Neozed switch disconnector (ecl@ss8.1-27-14-21-10 [AKE282010]) | |||
Number of poles | 3 | ||
Construction size | D02 | ||
Nominal rated voltage | V | 400 | |
Nominal rated current | A | 63 |
