Описание

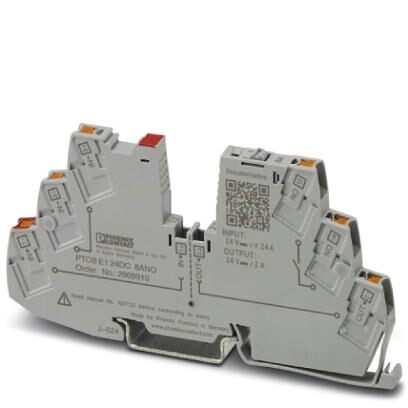

Одноканальный электронный автоматический выключатель для защиты потребителей сети 24 В DC при перегрузке или коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С фиксированным номинальным током. Для установки на несущих DIN-рейках.
Преимущества для Вас
- Простота создания приложений благодаря совместимости с клеммными блоками CLIPLINE complete
- Больше места в электрошкафу: самая узкая защита шириной всего 6 мм
- Создание конструкций с учетом необходимого уровня защиты и индивидуальных требований
Коммерческие данные
Код заказа | 2909910 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626408774 |
Вес/шт. (без упаковки) | 27,640 GRM |
Размеры
Высота | 105,8 мм |
---|---|
Ширина | 6,2 мм |
Глубина | 55,6 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Определение влажности | 96 ч, 95 % ОВ, 40 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
Вибрация (при эксплуатации) | 10 Гц ... 59,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc) |
59,6 Гц … 150 Гц (Ускорение 5g; согласно МЭК 60068-2-6, Test Fc) | |
Степень защиты | IP20 |
Общие сведения
Класс воспламеняемости согласно UL 94 | V-0 |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | серый цвет A RAL 7042 |
Полюсов | 1 |
Степень защиты | III |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
Тип предохранителей | электрон. |
---|---|
Расчетное импульсное напряжение | 0,5 кВ |
Рабочее напряжение | 18 В DC ... 30 В DC |
Номинальное напряжение | 24 В DC |
Номинальный ток IN | 24 A DC (Полный ток, вход) |
8 A DC (Выход номинального тока) | |
Допуск измерения I | ± 15 % |
Устойчивость к обратной связи | макс. 35 В DC |
Отказоустойчивый элемент | 15 A DC |
КПД | > 99 % |
Ток покоя I0 | тип. 12 мА |
Рассеиваемая мощность | тип. 0,3 Вт (на холостом ходу) |
Время инициализации модуля | 1 c |
Время ожидания после отключения канала | 5 c (при перегрузке / короткое замыкание) |
Ухудшение показателей от температуры | 21 A (Полный ток при 60 °C) |
24 A (Полный ток при 50 °C) | |
7 A (Канальный ток при 60 °C) | |
8 A (Канальный ток при 50 °C) | |
Тип срабатывания | E (электрон.) |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
Падение напряжения | 0,13 В (при 8 А) |
MTBF (IEC 61709, SN 29500) | 25641025 ч (при 25 °C с нагрузкой 21 %) |
10989010 ч (при 40 °C с нагрузкой 34,25 %) | |
1149425 ч (при 60 °C с нагрузкой 100 %) | |
Время на отключение в цепи нагрузки | 10 мс (при коротком замыкании > 2,0 x IN) |
1 c (1,2 ... 2,0 x IN) | |
Отключение при пониженном напряжении в цепи нагрузки | 17,8 В DC (активный) |
18,8 В DC (неактивный) | |
Отключение при перегрузке в цепи нагрузки | 30,5 В DC (активный) |
29,5 В DC (неактивный) | |
Макс. емкостная нагрузка в цепи нагрузки | 35000 мкФ (В зависимости от доступного тока короткого замыкания) |
Контакт дистанционной индикации
Наименование, подключение | Цепь удаленного оповещения |
---|---|
Функция переключения | Замыкатель |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 14 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм ... 2,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм ... 2,5 мм |
Рабочее напряжение DC | 0 В DC ... 30 В DC |
Рабочий ток DC (постоянный) | 100 мА DC |
Сигнализация
Светодиод канала выключен | выкл. (Канал отключен) |
---|---|
Светодиод канала зеленый | горит (Канал включен) |
Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
мигает (Включение режима программирования) | |
Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания) | |
мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
мигает быстро (Канал отключен, напряжение помех на выходе, возможно ошибка при установке) |
Параметры подключения
Наименование, подключение | Главная цепь тока IN+ |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм ... 2,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм ... 2,5 мм |
Наименование, подключение | Главная цепь тока IN- |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм ... 2,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассоой втулки | 0,2 мм ... 2,5 мм |
Наименование, подключение | Главная цепь тока OUT |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм ... 2,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм ... 2,5 мм |
Стандарты и предписания
Стандарты/нормативные документы | EN 61000-6-2 |
---|---|
EN 61000-6-3 | |
EN 60068-2-78 | |
EN 50178 | |
EN 60068-2-6 | |
EN 60068-2-27 | |
UL 508 | |
UL 2367 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27141100 |
---|---|
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM
ETIM 5.0 | EC000899 |
---|---|
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
