Описание

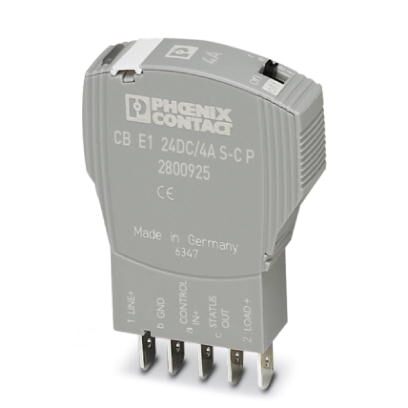

Электронный защитный выключатель, 1-полюсный, активное ограничение тока, выход сигнала состояния и вход управляющего сигнала, штекер для базового элемента.
Преимущества для Вас
- Компактная конструкция с точной дифференциацией номинального тока
- Возможность модульного расширения благодаря единой концепции вставных корпусов
- Продуманная концепция телесигнализации обеспечивает не зависящий от конкретного места мониторинг
- Возможно переключение управляющего входа при помощи ДУ
- Активное ограничение тока, даже при емкостных нагрузках
- Возможность перемыкания сетей питания / телесигнализации при помощи принадлежностей CLIPLINE
Коммерческие данные
Код заказа | 2800925 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 323 (C-4-2017) |
GTIN | 4046356690812 |
Вес/шт. (без упаковки) | 35,500 GRM |
Размеры
Высота | 45 мм |
---|---|
Ширина | 12,3 мм |
Глубина | 52 мм |
Комбинированный модуль, высота | 90 мм |
Ширина комбинированного модуля | 12,3 мм |
Комбинированный модуль, глубина | 77,3 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C (без выпадения конденсата) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Определение влажности | 96 ч, 95 % ОВ, 40 °C |
Вибрация (при эксплуатации) | 3г (Согласно МЭК 60068-2-6, Test Fc) |
Степень защиты | IP30 (Область срабатывания) |
Общие сведения
Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Тип монтажа | на основной элемент |
Цвет | cерый |
Полюсов | 1 |
Степень загрязнения | 2 |
Конструкция | Штекер |
Электрические данные
Тип предохранителей | электрон. |
---|---|
Расчетное импульсное напряжение | 0,5 кВ |
Рабочее напряжение | 24 В DC |
18 В DC ... 30 В DC | |
Номинальный ток IN | 4 A |
активное ограничение тока | тип. 1,25 x IN |
Ток покоя I0 | тип. 8 мА (во включенном состоянии) |
тип. 11 мА (с входом сигнала состояния) | |
Рассеиваемая мощность | 0,66 Вт (в номинальном режиме работы) |
Ухудшение показателей от температуры | 4 A (при 50 °C) |
Тип срабатывания | E (электрон.) |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
Падение напряжения | 100 мВ (при IN) |
Время на отключение в цепи нагрузки | 200 мс (см. графики зависимости тока от времени) |
Отключение при пониженном напряжении в цепи нагрузки | |
> 17 В (тип. ВХОД) | |
Макс. емкостная нагрузка в цепи нагрузки | 20000 мкФ |
Выходное напряжение на выходе состояния | 24 В DC |
Выходной ток на выходе состояния | макс. 0,2 A (Защитой от короткого замыкания) |
Тип контактирования вспомогательного контакта | Выход сигнала со схемой переключения на плюс |
Стандарты и предписания
Стандарты/нормативные документы | UL 2367 одобренный UL |
---|---|
UL 508 зарегистрированный UL/C-UL | |
EMV EN 61000-6-3 Излучение электромагнитных помех | |
EMV EN 61000-6-2 Помехоустойчивость |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27141116 |
---|---|
eCl@ss 4.1 | 27141116 |
eCl@ss 5.0 | 27141116 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM
ETIM 3.0 | EC000899 |
---|---|
ETIM 4.0 | EC000899 |
ETIM 5.0 | EC000899 |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
UNSPSC
UNSPSC 6.01 | 30211812 |
---|---|
UNSPSC 7.0901 | 39121411 |
UNSPSC 11 | 39121411 |
UNSPSC 12.01 | 39121411 |
UNSPSC 13.2 | 39121410 |
