13 210 руб./шт
Для организаций с НДС:
15 852
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
6
Вес, шт
—
65,800 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

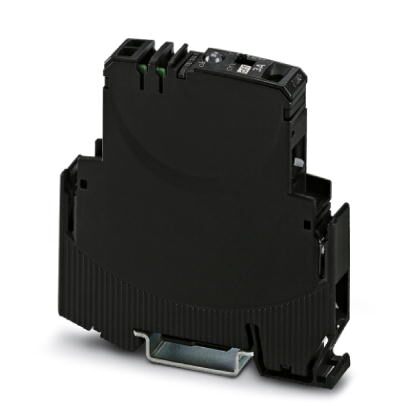

Электронный автоматический защитный выключатель, контакт сигнальной цепи: 1 замыкающий контакт, номинальный ток: 3 А
Преимущества для Вас
- Комбинация из активного электронного ограничителя тока короткого замыкания и схемы отключения при перегрузке гарантирует в аварийном случае более быстрое по сравнению с импульсным источником питания срабатывание автоматического выключателя
- Селективная защита всех цепей нагрузки 24 В пост. тока с импульсными источниками питания
- Ток утечки при этом ограничивается на уровне от 1,3 до 1,8 от номинального
Коммерческие данные
Код заказа | 0903025 |
---|---|
Упаковочная единица | 6 stk |
Страница каталога | Стр. 326 (C-4-2017) |
GTIN | 4046356328012 |
Вес/шт. (без упаковки) | 65,800 GRM |
Общие сведения
Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | черный |
Класс воспламеняемости согласно UL 94 | V0 |
Электрические данные
Предохранитель | электрон. |
---|---|
Тип предохранителя | Автомат |
Расчетное импульсное напряжение | 0,5 кВ |
Рабочее напряжение | 24 В DC |
18 В DC ... 32 В DC | |
Номинальный ток IN | 3 A |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 32 В DC (Цепь нагрузки) |
Степень загрязнения | 2 |
Коммутационная способность ICN | активное ограничение тока |
Диапазон тока покоя I0 | тип. 25 мА ±5 мА (во включенном состоянии) |
Размеры
Высота | 83 мм |
---|---|
Ширина | 12,5 мм |
Глубина | 80 мм |
Высота NS 35/7,5 | 83 мм |
Высота NS 35/15 | 90,5 мм |
Окружающие условия
Степень защиты | IP20 (Корпус) |
---|---|
Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
Параметры подключения
Сечение жесткого проводника мин. | 0,5 мм |
---|---|
Сечение жесткого проводника макс. | 16 мм |
Сечение гибкого проводника мин. | 0,5 мм |
Сечение гибкого проводника макс. | 16 мм |
Сечение провода AWG мин. | 20 |
Сечение провода AWG макс. | 6 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм |
2 жестких провода одинакового сечения, мин. | 0,5 мм |
2 жестких провода одинакового сечения, макс. | 4 мм |
2 гибких провода одинакового сечения, мин. | 0,5 мм |
2 гибких провода одинакового сечения, макс. | 4 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 10 мм |
Резьба винтов | M4 |
Момент затяжки, макс. | 1,2 Нм |
Стандарты и предписания
Стандарты/нормативные документы | UL 508 |
---|---|
CSA 22.2 № 14 | |
UL 2367 | |
CSA 22.2 № 142 | |
CSA 22.2 № 213 | |
UL 1604 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27141116 |
---|---|
eCl@ss 4.1 | 27141116 |
eCl@ss 5.0 | 27141116 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM
ETIM 2.0 | EC000899 |
---|---|
ETIM 3.0 | EC000899 |
ETIM 4.0 | EC000899 |
ETIM 5.0 | EC000899 |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
UNSPSC
UNSPSC 6.01 | 30211812 |
---|---|
UNSPSC 7.0901 | 39121411 |
UNSPSC 11 | 39121411 |
UNSPSC 12.01 | 39121411 |
UNSPSC 13.2 | 39121410 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
