Описание

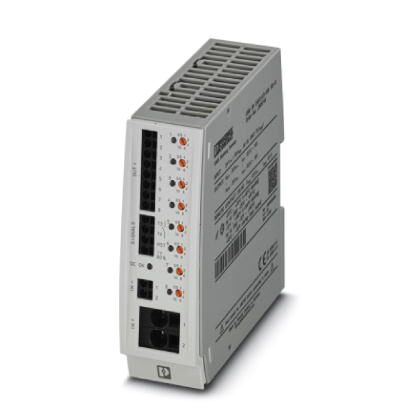

Многоканальный электронный автоматический выключатель с активным ограничением тока для защиты восьми потребителей сети 24 В пост. тока в случае перегрузки или короткого замыкания. С функцией поддержания номинального тока и электронной фиксацией настроенных номинальных токов. Для установки на несущих DIN-рейках.
Преимущества для Вас
- Для защиты от провалов напряжения вследствие перегрузки или короткого замыкания
- Малые ступени номинального тока от 0,5 A до 10 A
- Интегрированная динамическая система ограничения тока
- Электронная блокировка для повышения безопасности установки
- Ранее оповещение при превышении 80 % установленного номинального тока на канал
- Возможно питание до 80 A
- Продуманная концепция телесигнализации обеспечивает не зависящий от конкретного места мониторинг
- Узкая конструкция
Коммерческие данные
| Код заказа | 2905744 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 314 (C-4-2017) |
| GTIN | 4046356992367 |
| Вес/шт. (без упаковки) | 325,000 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Запуск при –40 °C согласно результатам типовых испытаний) |
|---|---|
| -25 °C ... 65 °C (при UL 2367) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Определение влажности | 240 h, 95 % RH, 40 °C |
| Высота | 6000 м (amsl (выше уровня моря)) |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Вибрация (при эксплуатации) | 5 Гц ... 24,9 Гц (Амплитуда ±1,6 мм; согласно МЭК 60068-2-6, Test Fc) |
| 24,9 Гц … 150 Гц (Ускорение 4g; согласно МЭК 60068-2-6, Test Fc с дополнительной проверкой резонансной частоты согласно DNV GL) | |
| Степень защиты | IP20 |
Общие сведения
| Класс воспламеняемости согласно UL 94 | V-0 |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| Полюсов | 8 |
| Степень защиты | III |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
| Тип предохранителей | электрон. |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 18 В DC ... 30 В DC |
| Номинальное напряжение | 24 В DC |
| Номинальный ток IN | макс. 80 A DC (при двойном входе питания IN+ минимум 2 x 6 мм) |
| макс. 70 A DC (при UL 2367) | |
| 0,5 / 1 / 2 / 4 / 6 / 10 A DC (настройка для каждого выходного канала) | |
| Допуск измерения I | тип. 40 % (0,5 A ... 1 A) |
| тип. 10 % (2 - 10 A) | |
| Устойчивость к обратной связи | макс. 35 В DC |
| Отказоустойчивый элемент | 15 A DC (на выходной канал) |
| активное ограничение тока | тип. 2,0 x IN (0,5 - 1 A) |
| тип. 1,5 x IN (2 - 10 A) | |
| КПД | > 99 % |
| Ток покоя I0 | тип. 50 мА |
| Рассеиваемая мощность | 1,2 Вт (на холостом ходу) |
| 17,2 Вт (в номинальном режиме работы) | |
| Время инициализации модуля | 3,3 c |
| Время ожидания после отключения канала | 10 c (при перегрузке / короткое замыкание) |
| Ухудшение показателей от температуры | 40 A DC (при 70 °C (65 °C для UL 2367)) |
| 50 A DC (при 60 °C) | |
| 60 A DC (при 50 °C) | |
| 70 A DC (при 40 °C) | |
| 80 A DC (при 40 °C) | |
| 70 A DC (при 40 °C для UL 2367) | |
| Тип срабатывания | E (электрон.) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
| MTBF (IEC 61709, SN 29500) | 1304293 ч (при 25 °C) |
| 858501 ч (при 40 °C) | |
| 440048 ч (при 60 °C) | |
| Время на отключение в цепи нагрузки | 0,02 c (> 1,3 x Iном.) |
| 30 c (1,1 ... 1,3 x IN) | |
| Отключение при пониженном напряжении в цепи нагрузки | 17,8 В DC (активный) |
| 19 В DC (неактивный) | |
| Отключение при перегрузке в цепи нагрузки | 30,5 В DC (активный) |
| 29,5 В DC (неактивный) | |
| Макс. емкостная нагрузка в цепи нагрузки | 75000 мкФ (на канал при 24 В DC) |
| Выходное напряжение на выходе состояния | 24 В DC |
| Выходной ток на выходе состояния | макс. 20 мА (при I > 80 % на мин. одном канале) |
| Входное напряжение на входе сигнала сброса | 7 В DC ... 30 В DC (Сброс с обнулением флага) |
| Потребляемый ток на входе сигнала сброса | тип. 0,4 мА (при 24 В DC) |
Контакт дистанционной индикации
| Наименование, подключение | Цепь удаленного оповещения |
|---|---|
| Функция переключения | Замыкатель |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 1,5 мм ... 0,25 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
| Рабочее напряжение DC | 0 В DC ... 30 В DC |
| Рабочий ток DC (постоянный) | 1 мА DC ... 100 мА DC |
Сигнализация
| Светодиод канала выключен | выкл. (Канал отключен) |
|---|---|
| Светодиод канала зеленый | горит (Канал включен) |
| мигает (Канал включен, активирован режим программирования) | |
| Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
| Светодиод канала желто-зеленый | мигает (Канал включен, активирован помощник настройки номинального тока) |
| Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
| Горит временно (Канал выключен, фаза охлаждения 10 с, сработала защита от перегрузки или короткого замыкания) | |
| мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
| Светодиод канала красно-желтый | мигает (Канал включен, режим перегрузки, нагрузка ок. 110 ... 130 %, отключение через 30 с) |
| Светодиод канала красно-зеленый | мигает (Канал выключен, активирован режим программирования, настройка тока после срабатывания защиты от перегрузки или короткого замыкания) |
| Светодиод DC OK выключен | выкл. (Отсутствует напряжение питания) |
| Светодиод DC OK зеленый | горит (Рабочее напряжение в номинальном режиме 18 ... 30 В) |
| Светодиод DC OK желтый | горит (Активирована защита от пониженного напряжения, напряжение 17,8 В, активные каналы отключены и горят красные светодиоды канала) |
| мигает (Деактивировано отключение при пониженном напряжении, устройство было отключено из-за пониженного напряжения) | |
| Светодиод DC OK красный | горит (Активировано отключение при повышенном напряжении, напряжение 30,5 В, каналы отключены и горят красные светодиоды канала) |
| мигает (Деактивировано отключение от повышенного напряжения, устройство было отключено из-за повышенного напряжения) |
Параметры подключения
| Наименование, подключение | Главная цепь тока IN+ |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 18 мм |
| Сечение жесткого провода | 0,75 мм ... 16 мм |
| Сечение проводника AWG | 20 ... 4 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм ... 10 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм ... 16 мм |
| Наименование, подключение | Главная цепь тока IN- |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
| Наименование, подключение | Главная цепь тока OUT |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-11 | |
| EN 60068-2-78 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 27140401 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
ETIM
| ETIM 5.0 | EC000899 |
|---|---|
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
UNSPSC
| UNSPSC 13.2 | 39121410 |
|---|
