Описание

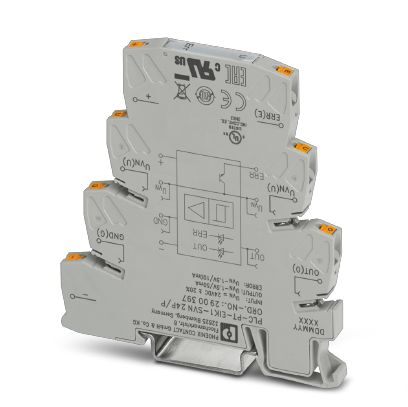

PLC-INTERFACE для приложений NAMUR, состоит из основной клеммы PLC-BPТ.../21 с зажимом push-in и встроенной схемой, для монтажной рейки NS 35/7,5, коммутация на плюс, 1 замыкающий контакт, входное напряжение 24 В DC
Преимущества для Вас
- Возможность подключения адаптера PLC-V8
- Стабилизированное напряжение питания для бесконтактных датчиков NAMUR
- Цифровой выход 24 В / 50 мА для непосредственного подключения программируемых логических контроллеров
Коммерческие данные
| Код заказа | 2900397 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 420 (C-5-2017) |
| GTIN | 4046356506779 |
| Вес/шт. (без упаковки) | 31,130 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 86 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование | Питание устройства |
|---|---|
| Входное номинальное напряжение UN | 24 В DC ±20 % |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 26,4 В DC |
| Типовой входной ток при UN | около 14 мА |
| Потребляемый ток, макс. | около 70 мА (При выходном токе 50 мА) |
| Индикация рабочего напряжения | LED зел. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Cтабилитроны | |
| Наименование | Цепь управления |
| Входное номинальное напряжение UN | 8,2 В DC ±10 % |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
| Напряжение без нагрузки | 8,2 В DC ±10 % |
| Точка переключения | 2,1 мА (в проводящем состоянии) |
| 1,2 мА (в запертом состоянии) | |
| 6,3 мА ... 10 мА (при коротком замыкании) | |
| 0 мА ... 0,35 мА (при обрыве проводника) | |
| Гистерезис переключения | около 0,2 мА |
| Внутреннее сопротивление | около 1 к |
| Длина кабеля | |
| Мощность потерь при номинальных условиях | 0,34 Вт |
Выходные данные
| Наименование | Сигнальный выход |
|---|---|
| Выходное номинальное напряжение | 100 мВ (в проводящем состоянии) |
| UVN - UR;в запертом состоянии | |
| Макс. ток продолжительной нагрузки | 50 мА |
| Частота передачи | около 350 Гц |
| Падение напряжения при макс. рабочем токе | 1,5 В (UR) |
| Индикатор состояния | LED зел. |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
| Наименование | Выход сигнала о неисправности |
| Выходное номинальное напряжение | UVN - Uост. |
| Макс. ток продолжительной нагрузки | 50 мА |
| Падение напряжения при макс. рабочем токе | 2 В (Uост.) |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 50 В DC |
| Расчетное импульсное напряжение | 0,4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | I |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371001 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
ETIM
| ETIM 2.0 | EC001504 |
|---|---|
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC00104 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
