Артикул:
45986
5 740 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
23,960 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

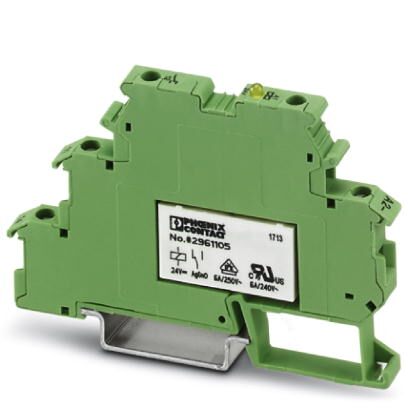

Клеммный модуль с реле, со впаянными мощным миниатюрными реле, материл контактов AgSnO: для коммутации различных нагрузок (от средних до больших), 1 переключающий контакт, входное напряжение 24 В DC, монтируются на NS 35/7.5, ширина клеммного модуля 6,2 мм
Преимущества для Вас
- Минимальные затраты на разводку благодаря применению гребенчатых мостиков EB-DIK
- Ширина всего 6,2 мм
- Не содержащие кадмия контакты реле
- Низкие складские затраты, поскольку возможно подключение переключающего, замыкающего или размыкающего контактов
- Высокая коммутационная способность – 250 В AC / 6 А
- Безопасное разделение согласно DIN EN 50178 (VDE 0160)
- Корпуса реле со степенью защиты IP67
- Световой индикатор для отображения состояний коммутации
- Гальваническая развязка между входной и выходной цепями 4 кВ
Коммерческие данные
| Код заказа | 2964500 |
|---|---|
| Упаковочная единица | 10 stk |
| Минимальный объем заказа | 10 stk |
| Страница каталога | Стр. 437 (C-5-2017) |
| GTIN | 4017918117733 |
| Вес/шт. (без упаковки) | 23,960 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 56 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 5 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,22 Вт |
Контактная часть
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение: управляющие цепи / контакты |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
ETIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
UNSPSC
| В наличии | Да |
| Срок поставки | 2-3 дня |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
