4 830 руб./шт
Для организаций с НДС:
5 796
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
34,920 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

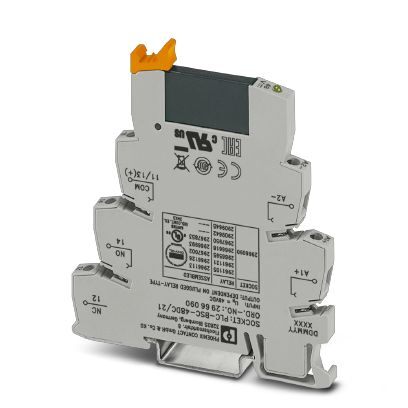

PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 с винтовым зажимом и вставным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 48 В DC, выход: 3-33 В DC/3 А
Преимущества для Вас
- Узкая конструкция
- Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8
- Полупроводниковые герметичные реле RT-III
- Нулевой выключатель для выходов переменного тока
- Высокая коммутационная способность
- Встроенная схема коммутации входов
- Функциональные вставные перемычки
Коммерческие данные
Код заказа | 2967002 |
---|---|
Упаковочная единица | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 377 (C-5-2017) |
GTIN | 4017918165857 |
Вес/шт. (без упаковки) | 34,920 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 80 мм |
Глубина | 94 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 48 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
Диапазон входных напряжений | 38,4 В DC ... 57,6 В DC |
Порог срабатывания, сигнал "0", относительно UN | 0,4 |
Порог срабатывания, сигнал "1", относительно UN | 0,8 |
Типовой входной ток при UN | 9 мА |
Время включения, типовое | 30 мкс (Для UN) |
Время отключения, типовое | 300 мкс (Для UN) |
Индикация рабочего напряжения | LED желт. |
Наименование защиты | Защита от переполюсовки |
Защитный диод | |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Защитный диод | |
Частота передачи | 300 Гц |
Мощность потерь при номинальных условиях | 0,43 Вт |
Выходные данные
Диапазон выходного напряжения | 3 В DC ... 33 В DC |
---|---|
Макс. ток продолжительной нагрузки | 3 A (См. график завис. пар.) |
Максимальный пусковой ток | 15 A (10 мс) |
Падение напряжения при макс. рабочем токе | 200 мВ |
Выходная коммутация | 2 проводная, изолированная |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. | |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Параметры подключения 1
Наименование, подключение | Сторона входа |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
Наименование, подключение | Сторона выхода |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Общие сведения
Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
---|---|
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Наименование | Стандарты / нормативные документы |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.0 | 27371001 |
---|---|
eCl@ss 5.1 | 27371000 |
eCl@ss 6.0 | 27371600 |
eCl@ss 7.0 | 27371604 |
eCl@ss 8.0 | 27371604 |
eCl@ss 9.0 | 27371604 |
ETIM
ETIM 2.0 | EC001504 |
---|---|
ETIM 3.0 | EC001504 |
ETIM 4.0 | EC001504 |
ETIM 5.0 | EC001504 |
ETIM 6.0 | EC001504 |
ETIM 7.0 | EC001504 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121542 |
UNSPSC 11 | 39121542 |
UNSPSC 12.01 | 39121542 |
UNSPSC 13.2 | 39122326 |
