Описание

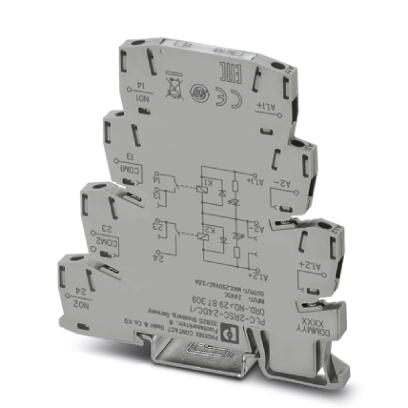

PLC-INTERFACE с двумя независимыми реле, состоит из основной клеммы PLC-BSС.../21 с винтовым соединением и двумя интегрированными силовыми контактами, для монтажной рейки NS 35/7,5, 2 х 1 замыкающих контакта, входное напряжение 24 В DC
Преимущества для Вас
- Два переключающих канала в одном корпусе шириной 6,2 мм
- На 100 % большая плотность расположения каналов по сравнению со стандартными реле 6,2 мм
- Встроенная входная защитная схема
- Безопасная развязка согласно DIN EN 50178 между обмоткой и контактами, а также между контактами
- Клеммные модули с винтовыми и пружинными разъемами или с зажимами Push-in
Коммерческие данные
| Код заказа | 2987309 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 402 (C-5-2017) |
| GTIN | 4046356451215 |
| Вес/шт. (без упаковки) | 34,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 80 мм |
| Глубина | 86 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 60 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 4 мс |
| Время возврата, типовое | 6 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,17 Вт |
Контактная часть
| Исполнение контакта | 2 замыкающих контакта (2 реле с 1 замыкающим контактом) |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Примечание к переключающему контакту | 2x |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC |
| 30 В DC | |
| Минимальное напряжение переключения | 24 В AC/DC |
| Минимальный коммутационный ток | 5 мА |
| Макс. ток продолжительной нагрузки | 3,5 A |
| Мощность отключения (активная нагрузка), максимальная | 84 Вт (при 24 В DC) |
| 24 Вт (При 48 В DC) | |
| 24 Вт (При 60 В DC) | |
| 31 Вт (При 110 В DC) | |
| 46 Вт (При 220 В DC) | |
| 875 ВА (При 250 В AC) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 3 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 3 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | IP20 (Установочный блок реле) |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
ETIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
