Артикул:
54815
42 960 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
183,880 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

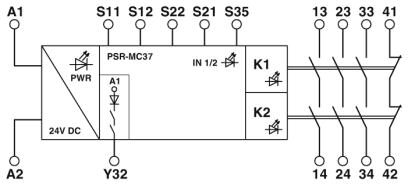

Реле безопасности для аварийного останова и защитных дверей, а также лифтовых приложений до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной пуск, распознавание перекрестных замыканий, 3 цепи активации, US = 24 В пост. тока, вставная винтовая клемма
Преимущества для Вас
- До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061

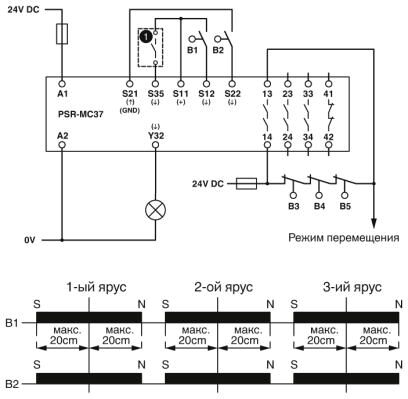

- Рассчитано на лифтовые приложения согласно EN 81-20
- Небольшая ширина корпуса, всего 22,5 мм
- 3 цепи активации, 1 сигнальная цепь, 1 цифровой сигнальный выход
- Автоматическая, а также ручная активация
- Дополнительный контроль с перекрестной схемой
Коммерческие данные
| Код заказа | 2702411 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 254 (C-6-2017) |
| GTIN | 4055626276960 |
| Вес/шт. (без упаковки) | 183,880 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % / +25 % |
|---|---|
| 19,2 В DC ... 30 В DC | |
| Номинальный ток питания цепи управления IS | тип. 70 мА |
| Потребляемая мощность на US | тип. 1,68 Вт |
| Пусковой ток | 2 A (t = 300 µs при Us) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения; на S12 и S22) |
|---|---|
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного отключения; на S12 и S22) |
| Пусковой ток | |
| > -5 мА (t = 500 мкс, при Us/Ix на S22) | |
| Потребляемый ток | s/Ix на S12/S22) |
| s/Ix на S35) | |
| Время фильтрации | макс. 3 мс (на S12, S22; ширина тестового импульса; импульс бланкирования/тест затемнения) |
| 1 c (на S12, S22; частота тестового импульса; импульс бланкирования/тест затемнения) | |
| При ширине тестового импульса 1 мс: частота тест. импульса = 5 x ширина тест. импульса | |
| макс. 1 мс (на S12, S22; ширина тестового импульса; импульс включения/тест светлости) | |
| 100 мс (на S12, S22; частота тестового импульса; импульс включения/тест светлости) | |
| Если импульс включения/тест светлости не требуется для безопасности, их необходимо отключить. | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 3 (без задержки) |
| Исполнение контакта | 3 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 5 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 10 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 50 мВт |
| Частота коммутации | 0,5 Гц |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (250 В AC, = 0 мс) |
| Другие значения смотри на кривой нагрузки | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, = 40 мс) |
| 40 Вт (48 В DC, = 40 мс) | |
| 36 Вт (60 B DC, = 40 мс) | |
| 35 Вт (110 В DC, = 40 мс) | |
| 33 Вт (220 В DC, = 40 мс) | |
| 1500 ВА (250 В AC, = 40 мс) | |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
Релейные выходы: цепь обратной связи / сигнальная цепь
| Наименование, выход | Сигнальная цепь |
|---|---|
| Описание выходов | Размыкающий контакт без функции безопасности |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 сигнальная цепь |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 5 В AC/DC |
| макс. 250 В AC/DC | |
| Макс. ток продолжительной нагрузки | 1 A |
| Пусковой ток | мин. 10 мА |
| макс. 6 A (t = 100 мс) | |
| Среднеквадрат. значение суммарного тока | 1 A2 |
| Коммутационная способность | мин. 50 мВт |
| Частота переключения | 0,5 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 1 A gL / gG |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой) |
| Напряжение | 23 В DC (Us - 1 B) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 1 A (t = 5 мс при Us) |
| Защита от короткого замыкания | да |
Время
| Тип. ремя притяжения при US |
|---|
| Тип. время срабатывания при US |
| Тип. время возврата при US |
| Время перезапуска |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 183,88 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 3 x LED зел. |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (5 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 60664-1:2008 |
| Расчетное напряжение изоляции | 250 В AC |
| 250 В AC | |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями |
| Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Ударопрочность | 15г для t = 11 мс (продолжительная ударная нагрузка: 10г для t = 16 мс) |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
Классификация
eCl@ss
| eCl@ss 5.1 | 27371900 |
|---|---|
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
ETIM
| ETIM 3.0 | EC001449 |
|---|---|
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
UNSPSC
| UNSPSC 13.2 | 39121501 |
|---|
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
