Артикул:
71283
17 960 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
58,800 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

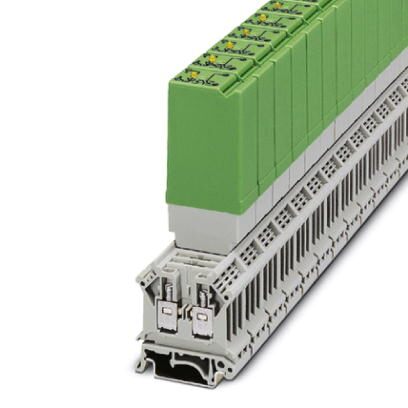

Вставное силовое полупроводниковое реле, вход: 24 В DC, выход: 24-420 В перем. тока/макс. 3 А
Преимущества для Вас
- Вставной
- Управление двигателями 230 В в простом реверсивном режиме (например, однофазный режим синхронного двигателя, см. рисунок)
- Коммутация цепей до 400 В пер. тока/3 А
Коммерческие данные
| Код заказа | 2905417 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 448 (C-5-2017) |
| GTIN | 4017918079406 |
| Вес/шт. (без упаковки) | 58,800 GRM |
Размеры
| Ширина | 20,8 мм |
|---|---|
| Высота | 42,5 мм |
| Глубина | 112 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | 0 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Диапазон входных напряжений | 21,6 В DC ... 26,4 В DC |
| Порог срабатывания, сигнал "0", относительно UN | 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | 0,8 |
| Типовой входной ток при UN | 7 мА |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| RC-звено | |
| Защитная цепь / модуль | RC-звено |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0,17 Вт |
Выходные данные
| Выходное номинальное напряжение | 400 В AC |
|---|---|
| Диапазон выходного напряжения | 24 В AC ... 420 В AC |
| Макс. ток продолжительной нагрузки | 3 A (См. график завис. пар.) |
| Максимальный пусковой ток | 125 A (t = 10 мс) |
| Ток нагрузки, минимальный | 50 мА |
| Ток утечки | около 12 мА |
| Импульсный ток | 125 A (t = 10 мс) |
| Пиковое запирающее напряжение | 800 В (Периодическое пиковое запирающее напряжение) |
| Падение напряжения при макс. рабочем токе | 1,2 В |
| Наименование защиты | Защита от перенапр. |
| RC-звено | |
| Защитная цепь / модуль | Варистор |
| RC-звено |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
|---|---|
| 2,5 кВ AC | |
| Монтажное положение | Горизонтальная монтажная рейка |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371000 |
|---|---|
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
ETIM
| ETIM 2.0 | EC001504 |
|---|---|
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
