Описание

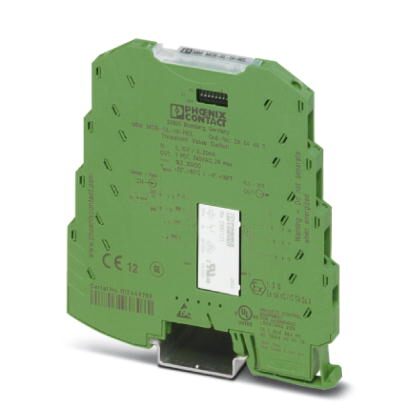

Реле предельного значения, с настраиваемым гистерезисом и временем задержки срабатывания, с винтовыми клеммами
Описание изделия
Тонкие 6,2-мм конфигурируемые устройства контроля порогового значения MINI MCR-SL-UI-REL... на 3 цепи предназначаются для регулирования и контроля аналоговых норм. сигналов.
На входе выбор диапазона аналог. норм. сигнала 0...10 мА или 0...10 В осуществляется с помощью DIP-переключателя. В вых. цепи установлено реле с переключающим контактом. Значение порогового параметра настраивается потенциометром.
С помощью установленного на корпусе DIP-переключателя выполняются следующие функции:
- Настройка гистерезиса переключения,
- настройка характеристик рабочего тока и тока покоя,
- задание времени притяжения для якоря реле, а также
- задание времени отпускания.
Состояние реле отображается расположенным на передней панели корпуса желтым светодиодом.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединитель для DIN-реек.
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Особо компактное реле предельного значения для регулирования аналоговых предельных значений
- Передача сигналов о состоянии и неисправностях с помощью двух диагностических светодиодных индикаторов
- Коммутация цепей рабочего тока и тока покоя
- Реле с переключающим контактом на выходе
- Предельное значение свободно регулируется с помощью потенциометра, расположенного на передней стороне
- DIP-переключатель позволяет конфигурировать входной сигнал, гистерезис и время задержки
- Развязка 3 цепей
Коммерческие данные
| Код заказа | 2864480 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 113 (C-7-2015) |
| GTIN | 4017918974879 |
| Вес/шт. (без упаковки) | 70,900 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Количество входов | 1 |
|---|---|
| Входной сигнал напряжения | 0 В ... 10 В |
| Входной сигнал тока | 0 мА ... 20 мА |
| макс. входное напряжение | 30 В |
| макс. входной ток | 100 мА |
| Входное сопротивление, вход напряжения | > 100 к |
| Входное сопротивление, вход тока | 50 |
Выходные данные
| Количество выходов | 1 |
|---|
Выходной переключающий контакт
| Наименование, выход | Релейный выход |
|---|---|
| Исполнение контакта | 1 переключающий контакт |
| Материал контакта | AgSnO2, твердое золочение |
| Максимальное напряжение переключения | 250 В AC |
| 240 В AC (UL) | |
| Макс. ток продолжительной нагрузки | 2 A |
| Диапазон настройки задержки срабатывания | 0 c ... 10 c (0 с; 1 с; 2 с; 3 с; 4 с; 6 с; 8 с; 10 с) |
| Внутренний гистерезис | 0,1 %; 1 %; 2,5 %; 5 % |
Питание
| Номинальное напряжение питания | 24 В DC ±15 % |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, макс. | |
| Потребляемая мощность |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 12 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Температурный коэффициент, максимальный | |
| Точность точки переключения | |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / питание | 1,5 кВ AC (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, США / Канада | UL 508 одобр. |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нрмативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США | Class I, Zone 2, AEx nA nC IIC T5 |
| UL, США / Канада | UL 508 одобр. |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC T5 Gc |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27210100 |
|---|---|
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210122 |
| eCl@ss 8.0 | 27210122 |
| eCl@ss 9.0 | 27210122 |
ETIM
| ETIM 4.0 | EC002654 |
|---|---|
| ETIM 5.0 | EC002654 |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
