Описание

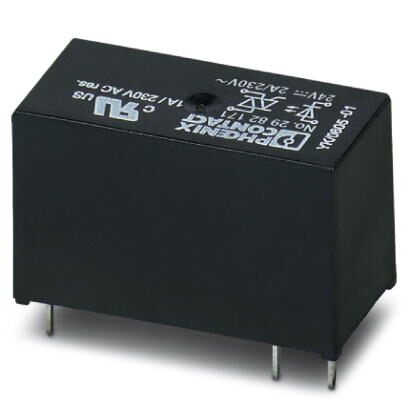

Вставное миниатюрное полупроводниковое реле, силовое полупроводниковое реле, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В перем. тока/ 2 A
Преимущества для Вас
- Устойчивость к воздействию вибраций и ударов
- RT III (защита от брызг)
- Отсутствие износа и долговечность
- Возможность пайки на печатную плату
- Нулевой выключатель для выходов переменного тока
- Коммутационная способность до 24 В DC/5 А
Коммерческие данные
| Код заказа | 2982171 |
|---|---|
| Упаковочная единица | 10 stk |
| Минимальный объем заказа | 10 stk |
| Страница каталога | Стр. 311 (C-5-2017) |
| GTIN | 4017918996970 |
| Вес/шт. (без упаковки) | 10,330 GRM |
Размеры
| Ширина | 12,7 мм |
|---|---|
| Высота | 29 мм |
| Глубина | 15,7 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Порог срабатывания, сигнал "0", напряжение | |
| Порог срабатывания, сигнал "1", напряжение | > 18 В DC |
| Типовой входной ток при UN | 7 мА |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0,17 Вт |
Выходные данные
| Выходное номинальное напряжение | 230 В AC |
|---|---|
| Диапазон выходного напряжения | 24 В AC ... 253 В AC |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Ток нагрузки, минимальный | 25 мА |
| Ток утечки | тип. 1 мА |
| Импульсный ток | 30 A (10 мс) |
| Предельная нагрузка | 4 A2c (tp = 10 мс, при 25 °C) |
| Падение напряжения при макс. рабочем токе | 1 В |
| Выходная коммутация | 2-проводная, без массы, нулевой выключатель |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | RC-звено |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | см. график зависимости от темп. |
| Режим работы | 100 % ED |
| Степень защиты | RT III (защита от брызг) |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В AC |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
