Уровни совокупной безопасности (SIL)3НаименованиеМЭК 61508 - низкие требованияУровни совокупной безопасности (SIL)3НаименованиеEN ISO 13849Уровень эффективности (PL)e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год)Категория4НаименованиеEN 62061Ограничение претензий касательно класса безопасности (SIL CL)3Стандарты и предписанияНаименованиеВоздушный путь и путь утечки между цепямиСтандарты / нормативные документыDIN EN 50178Расчетное напряжение изоляции250 В AC250 В ACРасчетное импульсное напряжение / изоляцияБезопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активацииБазовая изоляция 4 кВ между всеми токовыми цепями и корпусамиСтепень загрязнения2Категория перенапряженияIIIУдаропрочность15гВибрация (при эксплуатации)10 Гц ... 150 Гц, 2гСоответствие нормамСоответствие CEEnvironmental Product ComplianceREACh SVHCLead 7439-92-1China RoHSПериод времени для применения по назначению (EFUP): 50 летИнформация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»КлассификацияeCl@sseCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819ETIMETIM 5.0EC001449ETIM 6.0EC001449ETIM 7.0EC001449UNSPSCUNSPSC 13.239121501Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru" />
Артикул:
84218
18 180 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

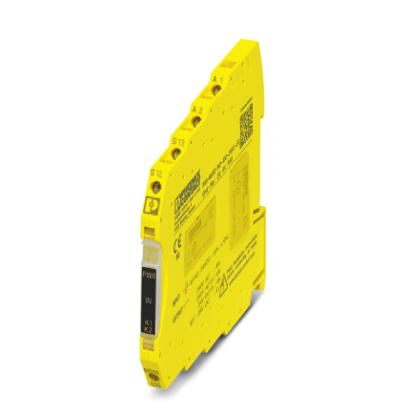

Реле безопасности для контроля антивалентных сигнальных датчиков до SILCL 3, кат. 4, PL e, 2-канальное, антивалентный режим, автоматический запуск, 1 цепь активации, US = 24 В DC, винтовая клемма
Преимущества для Вас
- До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061
- Небольшая ширина корпуса, всего 6,8 мм
- Двухканальное неравнозначное управление
- 1 цепь активации, 1 цифровой сигнальный выход
- Автоматическая активация
Коммерческие данные
| Код заказа | 2904956 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 250 (C-6-2017) |
| GTIN | 4046356904063 |
| Вес/шт. (без упаковки) | 69,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,8 мм |
|---|---|
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| 20,4 В DC ... 26,4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 42 мА |
| Потребляемая мощность на US | тип. 1 Вт |
| Пусковой ток | 4,5 A (t s) |
| Время фильтрации | 1 мс (на A1 при резком падении напряжения при Us) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения; на S12) |
|---|---|
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного отключения; на S12) |
| Пусковой ток | s/Ix на S12) |
| s/Ix на цепи запуска) | |
| s/Ix на S13) | |
| Потребляемый ток | s/Ix на S12) |
| s/Ix на S13) | |
| s/Ix на цепи запуска) | |
| Время фильтрации | макс. 1,5 мс (на S12, S13; ширина тестового импульса) |
| мин. 7,5 мс (на S12, S13; частота тестового импульса) | |
| Частота тестового импульса = 5 x ширина тестового импульса | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
| Макс. допустимое сопротивление кабельной системы | 150 |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 36 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | макс. 0,5 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой, PNP) |
| Напряжение | 22 В DC (Us - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Защита от короткого замыкания | нет |
Время
| Тип. время притяжения при US | |
|---|---|
| Тип. время срабатывания при US | |
| Тип. время возврата при US | |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 69 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 2 зеленых светодиода |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | нет |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования | Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| 250 В AC | |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активации Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371900 |
|---|---|
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
ETIM
| ETIM 5.0 | EC001449 |
|---|---|
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
UNSPSC
| UNSPSC 13.2 | 39121501 |
|---|
