Артикул:
86130
41 040 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

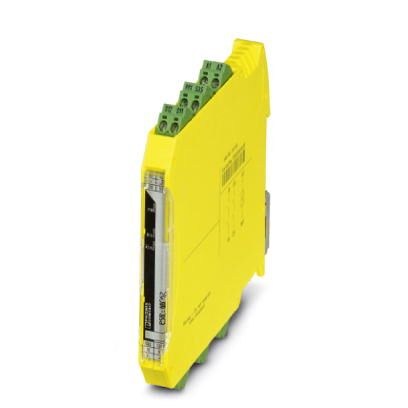

Реле безопасности для двухпозиционного управления согласно EN 574 тип IIIC, до SILCL 3, кат. 4, PL e, контроль одновременности S = 24 В пост. тока, вставные винтовые клеммы
Преимущества для Вас
- До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061
- Тип IIIC согласно EN 574
- Небольшая ширина корпуса, всего 12,5 мм
- 2 цепи активации, 1 цифровой сигнальный выход
- Автоматическая активация
Коммерческие данные
| Код заказа | 2700574 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 257 (C-6-2017) |
| GTIN | 4046356966979 |
| Вес/шт. (без упаковки) | 131,200 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,5 мм |
|---|---|
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % / +25 % |
|---|---|
| 19,2 В DC ... 30 В DC | |
| Номинальный ток питания цепи управления IS | тип. 40 мА |
| Потребляемая мощность на US | тип. 0,96 Вт |
| Пусковой ток | тип. 20 A (t = 10 мкс при Us) |
| Время фильтрации | 10 мс (Для логики. К A1 при резком падении напряжения при Us ) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Пусковой ток | s/Ix на S12/S22) |
|---|---|
| s/Ix на S35) | |
| Потребляемый ток | s/Ix на S12/S22) |
| s/Ix на S35) | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
| Макс. допустимое сопротивление кабельной системы | 150 |
| Синхронность, вход 1/2 |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 2 (без задержки) |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 (цепь активации) |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой, PNP) |
| Напряжение | 22 В DC (Us - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Защита от короткого замыкания | да |
Время
| Тип. время срабатывания при US | |
|---|---|
| Тип. время возврата при US | |
| Время перезапуска | |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 131,2 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикатор состояния | 5 двухцветных светодиодов |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Типовой класс | IIIC |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
Стандарты и предписания
между (A1, A2, S11, S12, S21, S22, S35, M1) и цепью активации (13/14)
между (A1, A2, S11, S12, S21, S22, S35, M1) и цепью активации (23/24)
между цепями активации
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371900 |
|---|---|
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371821 |
| eCl@ss 9.0 | 27371821 |
ETIM
| ETIM 5.0 | EC001452 |
|---|---|
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
UNSPSC
| UNSPSC 13.2 | 39121501 |
|---|
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
