Характеристики
Вес, шт
—
51,090 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

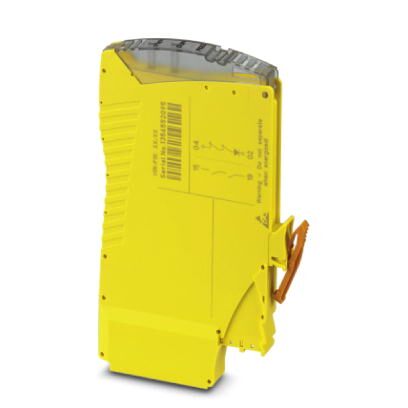

Штекерное реле сопряжения SIL (принадлежности для устройств ввода и вывода) для цокольного модуля VIP, приложения с высокими и низкими требованиями SIL 3, безопасное отключение, сопряжение дискретных выходных сигналов периферийных устройств, 1 цепь активации, 1 цепь обратной связи, фильтр тестовых импульсов
Преимущества для Вас
- До SIL 3 согласно МЭК 61508
- Контакты с принудительной коммутацией согласно EN 50205
- Простое контрольное испытание согласно МЭК 61508 благодаря наличию контакта для передачи сообщений
- Простое контрольное испытание согласно МЭК 61508
- Длительный срок службы благодаря фильтрации импульсов при тестировании устройства управления
- 1 цепь активации, 1 цепь диагностики
- Передача цифровых выходных сигналов от бесперебойных устройств управления к периферийным устройствам (клапаны и др.), гальваническая развязка и согласование по мощности
Коммерческие данные
| Код заказа | 2702971 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626510941 |
| Вес/шт. (без упаковки) | 51,090 GRM |
Размеры
| Ширина | 10 мм |
|---|---|
| Высота | 75 мм |
| Глубина | 112 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % / +25 % |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 25 мА |
| Потребляемая мощность на US | тип. 0,77 Вт |
| Пусковой ток | тип. 100 мА (t s) |
| Время фильтрации | макс. 3 мс (к выводам 05/06 при снижении напряжения Us) |
| макс. 3 мс (к выводам 05/06; низкая ширина тестового импульса) | |
| 50 мс (к выводам 05/06 ; низкая частота тестового импульса) | |
| макс. 17 мс (к выводам 05/06; высокая ширина тестового импульса) | |
| 600 мс (к выводам 05/06 ; высокая частота тестового импульса) | |
| Напряжение питания для диагностики UD | 24 В DC -20 % / +25 % (к выводу 04) |
| Входной ток на UD | 7 мА (к выводам 04/03 при UD; + 100 мА в зависимости от нагрузки на вывод 02) |
| Ток включения на UD | тип. 200 мА (t D) |
| Защитная схема | Защита от перенапр. диод-супрессор 35 В (выводы 05/06)диод-супрессор 33 В (выводы 04/03)диод-супрессор 35 В (выводы 02/03) |
| Защита от неправильного подключения для расчетного напряжения питания цепи управления и диагностического напряжения |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 3 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 3 A | |
| Среднеквадрат. значение суммарного тока | 9 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (24 В (DC13)) |
| 3 A (230 В (AC15)) | |
| Выходные предохранители | 3 A gL / gG |
Релейные выходы: цепь обратной связи / сигнальная цепь
| Наименование, выход | цепь оповещения |
|---|---|
| Описание выходов | размыкающие контакты с функциями безопасности |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь оповещения |
| Материал контакта | AgCuNi, + Au |
| Напряжение переключения | мин. 19,2 В DC |
| макс. 30 В DC | |
| Макс. ток продолжительной нагрузки | 100 мА |
| Пусковой ток | мин. 1 мА |
| макс. 100 мА | |
| Коммутационная способность | мин. 20 мВт |
| Выходные предохранители | 150 мА Быстродействующий |
Время
| Тип. время притяжения при US | 150 мс (при управлении через выводы 05/06) |
|---|---|
| Тип. время возврата при US | 30 мс (при управлении через выводы 05/06) |
| Время возврата в состояние готовности | 500 мс |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 51,09 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Штекерный монтаж |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PA 6.6 |
| Цвет корпуса | желтый |
| Индикатор состояния | 2 двухцветных светодиода (зеленый, красный) |
Характеристики клемм
| Тип подключения | Устанавливается на цокольный модуль VIP |
|---|---|
| вставной | да |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 ( |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 ( |
| Наименование | td>EN ISO 13849|
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Наименование | EN 50156-2 |
| Уровни совокупной безопасности (SIL) | 3 (Ссылки IEC 61508) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178, EN 60079-15 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом |
| Безопасная развязка, усиленная изоляция 6 кВ от цепи управления (05/06) и цепи диагностики (03/04/02) к цепи активации (15/19) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15g (при длительной механической нагрузке допускается увеличение времени реагирования контактов). |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
