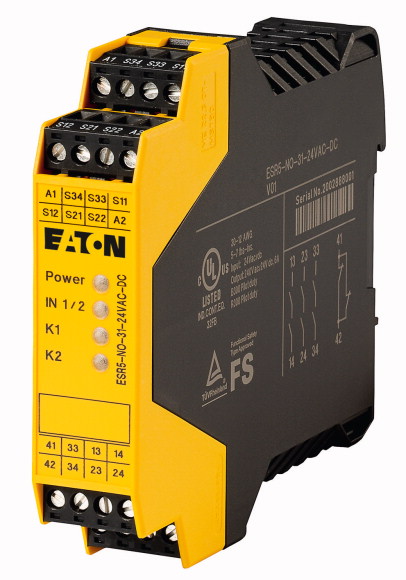

Артикул:
99567
58 900 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Выгружать в Яндекс.Маркет
—
Да
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Ассортимент | Электронные предохранительные реле | |
Основная функция | Аварийный останов, аварийное выключение Защитная дверь Цепь обратной связи | |
Особенности | ||
Конструктивная ширина | мм | 22.5 |
| Автоматический сброс | ||
Эксплуатация | одноканальный двухканальный | |
Питающее напряжение | Us | 24 В пост. тока 24 В перем. тока, 50/60 Гц |
Контрольные знаки | ||
Параметры защиты | Кат. 4 PL e согласно EN ISO 13849-1 SILCL 3 согласно IEC 62061 SIL 3 согласно IEC 61508 | |
Количество свободных путей в соответствии с EN 60204-1 категория функций останова | ||
Последовательные цепи разблокировки в соответствии с EN 60204-1 категория останова 0 | 3 | |
Последовательные цепи сигнализации | 1 |
Технические характеристики
| Общая информация | |||
Использование по назначению | Sicherheitsrelais zur Uberwachung von Not-Halt- und Schutzturschaltern. Mit Hilfe dieses Modules werden Stromkreise sicherheitsgerichtet unterbrochen. | ||
Директивы | EMV 2004/108/EG, Maschinen 2006/42/EG | ||
Стандарты и положения | EN ISO 13849-1:2008, EN 62061:2005+AC:2010, EN 61508, части 1-7:2001, EN 50178:1997, EN 60204-1:2006+A1:2009 | ||

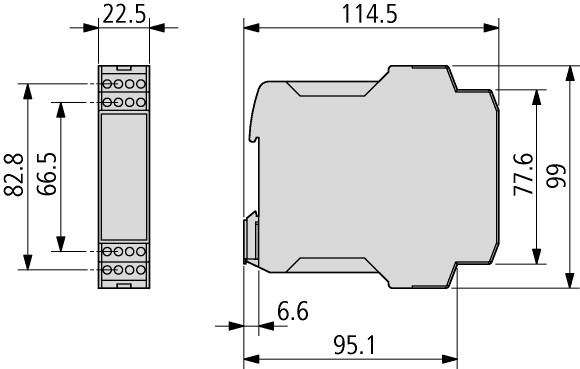

Размеры (Ш x В x Г) | мм | 22,5 x 114,5 x 99 | |
Конструктивная ширина | мм | 22.5 | |
Вес | кг | 0,23 | |
установочное положение | любая | ||
Монтаж | DIN рейка IEC/EN 60715, 35 мм | ||
Способ подключения | Винтовое соединение M3 | ||
Механический срок службы | Переключения | x 106 | 10 |
Поперечные сечения соединения | |||
одножильный | мм2 | 1x (0,2 – 2,5) 2x (0,2 – 1) | |
тонкопроволочный с оконечной муфтой | мм2 | 1x (0,25 – 2,5) 2x (0,25 – 1) | |
одно- или многожильные | AWG | 24 - 12 | |
Соединительный винт | Нм | ||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.6 x 3.5 | |
макс. начальный пусковой момент | Нм | 0.6 | |
Длина зачистки | мм | 7 | |
Материал | Корпус: неармированный полиамид PA Контакты: материал: серебро-оксид олова, золотое напыление (AgSnO2, 0,2 мкм Au) | ||
Продолжительность включения | % продолжительность включения | 100 | |
Рабочие условия | |||
Климатические внешние условия | |||
Стойкость к климатическим воздействиям | Холод в соответствии с EN 60068-2-1 Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 | ||
Температура окружающей среды | |||
Эксплуатация | ? | °C | -20 - +55 |
Хранение | ? | °C | -40 - +70 |
Конденсация | без конденсации | ||
Атмосферные условия | |||
относительная влажность воздуха | % | макс. 75 | |
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Положение по высоте | Над уровнем моря | M | 2000 |
Потеря мощности | P | W | 5.16 |
| Механические внешние условия | |||
Класс защиты согласно VDE 0470-1 | |||
корпус | IP20 | ||
Клеммы | IP20 | ||
Класс защиты | Место установки: >= IP54 | ||
B10d [циклы переключения] | 300000 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вибростойкость (IEC/EN 60068-2-6) | 10 - 150 Гц амплитуда: 0,15 мм ускорение: 2 г | ||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 14-95 | ||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Изоляция | Изоляция базы Безопасное разъединение, усиленная изоляция и 6 кВ между контуром входящего тока и дорожками тока разблокировки. | ||
Категория перенапряжения / степень загрязнения | III/2 | ||
Категория останова | согласно EN60204-1 | 5,05 | |
Параметры техники безопасности | |||
Значения согласно EN ISO 13849-1 | |||
Уровень эксплуатационных характеристик | согласно EN ISO 13849-1 | PL e | |
Категория | согласно EN ISO 13849-1 | Kat. 4 | |
Уровень безопасной целостности Претензионный срок | согласно EN62061 | SILCL 3 | |
Уровень безопасной целостности | согласно IEC 61508 | SIL 3 | |
Вероятность отказа в час | PFHd | x 10-10 | 5.05 |
Prooftest High Demand | Месяцы | 240 | |
Виды требований | Месяцы | ||
Prooftest Low Demand | Месяцы | 66 | |
Срок эксплуатации | Месяцы | 240 | |
Номинальное напряжение | Ue | В перем. тока | 230 |
Номинальное напряжение | Ue | В | 24 В перем. тока, 24 В пост. тока |
Допустимый диапазон | 0.85 - 1.1 x Ue | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
Квадратный суммарный ток | A2 | 72 A2 (ITH2 = I12 + I22 + I32) | |
Примечание | Учесть кривую дерейтинга ? Проектирование | ||
ток включения | A | мин - макс0,025 - 6 | |
Минимальная коммутационная способность | W | 0.4 | |
| Цепь управления | |||
Цепь питания | |||
Работа от перем. тока 50/60 Гц | W | 3.4 | |
Управляется постоянным током DC | W | 1.6 | |
Предохранитель для контроля управляющей цепи | |||
24 В | Устойчивость к коротким замыканиям | ||
| Входящие данные | |||
Расчетный рабочий ток | мА | S12, S22:30, S34:45 | |
Потребление тока | мА | Переменный ток: 140 DC: 65 | |
Напряжение на цепи входящего тока, тока запуска и цепи обратной связи | В пост. тока | прибл.24 | |
макс. омическое сопротивление провода | R | ? | 50 |
ток короткого замыкания | A | 2.3 | |
Время срабатывания (K1, K2) при UN в автоматическом режиме, тип. | tA | мс | 100 |
время срабатывания | мс | при Ue в автоматическом режиме: тип. 100 | |
Время отключения (K1, K2) при UN, типичн. | tR | мс | 45 (одноканальн.) 10 (двухканальн.) |
Время повторной готовности | tW | мс | прибл.1000 |
Одновременность входа 1/2 | tsync | мс | ? |
Максимально допустимое сопротивление всего провода (контуры входа и пуска при UN) | RL | ? | прибл. 50 |
Максимальная частота переключения | Гц | 0.5 | |
Индикация состояния | Светодиод | зеленый | |
| Исходящие данные | |||
Исполнение контакта | |||
Цепи тока разблокировки без задержки | 3 | ||
Траектория сигнализации с задержкой | 1 | ||
Переключающее напряжение | мин - макс15 - 250 V AC 15 - 250 V DC | ||
Предельный длительный ток | A | proЗамыкающие контакты: 6 Размыкающие контакты: 6 | |
Защита при коротком замыкании для выходных контуров, внешняя | Предохранитель 6 A gL/gG | ||
Выходной предохранитель | |||
NEOZED (замыкающий контакт) | gL/gG | 10 | |
NEOZED (размыкающий контакт) | gL/gG | 6 | |
Максимальная разрывная мощность | |||
Омическая нагрузка (? = 0 мс) | |||
24 В пост. тока | W | 144 | |
48 В пост. тока | W | 288 | |
110 В пост. тока | W | 77 | |
220 В пост. тока | W | 88 | |
250 В переменного тока | VA | 1500 | |
индуктивная нагрузка (? = 40 мс) | |||
24 В пост. тока | W | 48 | |
48 В пост. тока | W | 40 | |
110 В пост. тока | W | 35 | |
220 В пост. тока | W | 33 | |
Коммутационная способность | |||
| согласно IEC 60947-5-1 | |||
AC-15 | |||
230 В | A | 4 A bei 360 S/h 3 A bei 3600S/h | |
DC-13 | |||
24 В | A | 4 A bei 360 S/h 2.5 A bei 3600S/h | |
Дополнительные сведения (каталог для перелистывания) | Описание | ||
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 61000-6-4 | ||
Иммунитет | согласно EN 61000-6-2 EN 662061 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 5.16 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -20 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Relays (EG000019) / Device for monitoring of safety-related circuits (EC001449) | ||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Device for monitoring of safety-related circuits (ecl@ss8.1-27-37-18-19 [ACO304008]) | ||
Model | Basic device | |
Suitable for monitoring of position switches | Yes | |
Suitable for monitoring of emergency-stop circuits | Yes | |
Suitable for monitoring of valves | No | |
Suitable for monitoring of optoelectronic protection equipment | No | |
Suitable for monitoring of tactile sensors | No | |
Suitable for monitoring of magnetic switches | No | |
Suitable for monitoring of proximity switches | No | |
Type of electric connection | Screw connection | |
Rail mounting possible | Yes | |
Rated control supply voltage Us at AC 50HZ | V | 0 - 26.4 |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 |
Rated control supply voltage Us at DC | V | 0 - 0 |
Voltage type for actuating | AC/DC | |
With detachable clamps | Yes | |
Evaluation inputs | One- and two-channel | |
With start input | Yes | |
With muting function | No | |
With feedback circuit | Yes | |
Release-delay | s | 0 - 0 |
Number of outputs, safety related, undelayed, with contact | 3 | |
Number of outputs, safety related, delayed, with contact | 0 | |
Number of outputs, safety related, undelayed, semiconductors | 0 | |
Number of outputs, safety related, delayed, semiconductors | 0 | |
Number of outputs, signalling function, undelayed, with contact | 1 | |
Number of outputs, signalling function, delayed, with contact | 0 | |
Number of outputs, signalling function, undelayed, semiconductors | 0 | |
Number of outputs, signalling function, delayed, semiconductors | 0 | |
Category according to EN 954-1 | 4 | |
Type of safety acc. IEC 61496-1 | - | |
Stop category acc. to IEC 60204 | 0 | |
Performance level acc. to EN ISO 13849-1 | Level e | |
SIL according to IEC 61508 | 3 | |
With approval for TUV | Yes | |
With approval for BG BIA | No | |
With approval according to UL | Yes | |
Width | mm | 22.5 |
Height | mm | 99 |
Depth | mm | 114.5 |
Апробации
| Product Standards | IEC/EN see Technical Data; UL 508; CSA-C22.2 No. 14-95; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR; NKCR7 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | 3211-83; 3211-03 |
| North America Certification | UL listed, certified by UL for use in Canada |
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
