Описание

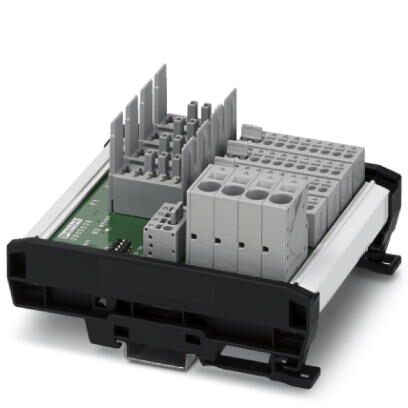

Платы с защитными выключателями для четырех термомагнитных (CB TM1...) или электронных (CB E1... NO) защитных выключателей со сборным сигналом удаленного оповещения, центральное запитывание, подсоединение релейных контактов и распределение потенциалов для до 4 потребителей на канал.
Преимущества для Вас
- Снижение расходов на установку с помощью многоканальной платы для установки автоматических защитных выключателей (4, 8 или 12 каналов)
- Экономия до 35 % пространства благодаря компактной конструкции
- Предохранитель на макс. 12 А на канал обеспечивает оптимальную защиту подключенных потребляющих устройств
- Дополнительные клеммные выводы обеспечивают возможность одновременной защиты до 4 электропотребителей
- Встроенная система общего дистанционного оповещения для своевременной передачи данных
- Возможность подачи тока до 60 А благодаря высокой нагрузочной способности панели
- Макс. защита длинных проводных цепей от повышенных токов при помощи автоматических выключателей с характеристикой SFB или электронных автоматических выключателей
Коммерческие данные
Код заказа | 2905238 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 259 (C-6-2015) |
GTIN | 4046356935388 |
Вес/шт. (без упаковки) | 264,810 GRM |
Размеры
Высота | 127,8 мм |
---|---|
Ширина | 108,5 мм |
Глубина | 70,8 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -30 °C ... 80 °C |
Определение влажности | 96h, 93% RH, 40 °C |
Степень защиты | IP20 (Клеммы и держатели предохранителя) |
IP00 (Печатная плата) |
Общие сведения
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Полюсов | 4 |
Категория перенапряжения_GRP | II |
Степень защиты | III |
Степень загрязнения | 2 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Электрические данные
Расчетное напряжение силовой цепи | 24 В DC |
---|---|
Расчетный ток силовой цепи | 48 A DC (всего) |
12 A DC (на канал) | |
Расчетное напряжение цепи удаленного оповещения | 24 В DC |
Расчетный ток цепи удаленного оповещения | 0,5 A DC |
Расчетное импульсное напряжение | 0,5 кВ |
Стойкость к короткому замыканию | 600 A (условно в соответствии с DIN EN 50178) |
Рассеиваемая мощность | 4,1 Вт (без защитного автомата) |
Циклы установки | 50 |
Параметры подключения
Наименование, подключение | Питание X21 |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 18 мм |
Сечение жесткого провода | 0,75 мм ... 16 мм |
Сечение проводника AWG | 20 ... 4 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм ... 10 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм ... 16 мм |
Наименование, подключение | Выходы X1 ... X4 |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Наименование, подключение | Дистанционная сигнализация X31 |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Стандарты и предписания
Стандарты/нормативные документы | DIN EN 50178 1997 |
---|---|
DIN EN 61000-6-2:2005 | |
DIN EN 61000-6-3:2007+A1:2011 | |
DIN EN 60068-2-6 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27141100 |
---|---|
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM
ETIM 4.0 | EC000899 |
---|---|
ETIM 5.0 | EC000899 |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
UNSPSC
UNSPSC 13.2 | 39121410 |
---|
