Описание

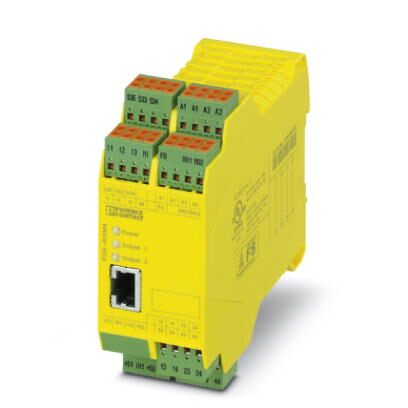

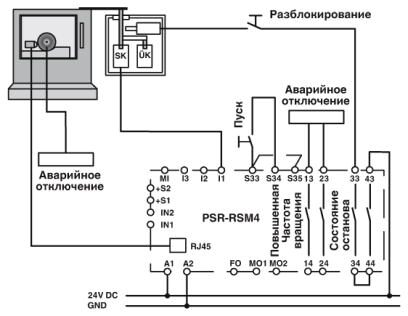

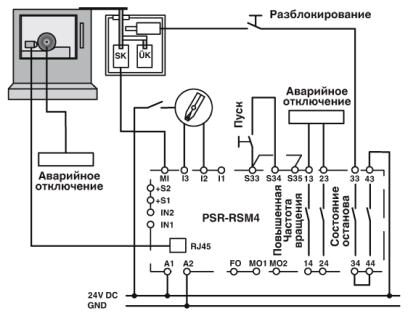

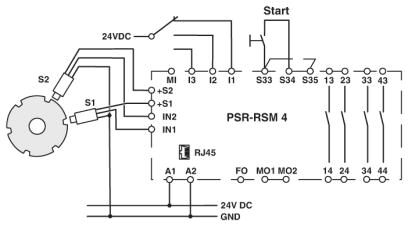

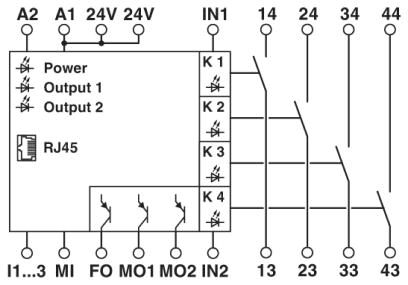

Двухканальное реле частоты вращения и останова до SIL 3 или кат.4, PL e согласно EN ISO 13849, 4 замыкающих контакта, подходит для подключения инкрементных шифраторов и датчиков, втычная пружинная клемма, ширина: 45 мм
Преимущества для Вас
- Простота конфигурирования с помощью программного приложения (PSR-RSM4)
- До SIL 3 согласно МЭК 61508
- Возможность подключения стандартных датчиков
Коммерческие данные
Код заказа | 2981541 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 275 (C-6-2017) |
GTIN | 4017918996833 |
Вес/шт. (без упаковки) | 369,900 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 45 мм |
---|---|
Высота | 112 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | макс. 2000 м (через NN) |
Входные данные
Расчетное напряжение питания цепи управления US | |
---|---|
Входное номинальное напряжение UN | 24 В DC |
Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
Входной ток при UN, стандартный | 100 мА |
Напряжение входной, пусковой и обратной цепи | 24 В DC |
Время срабатывания, типовое | 15 мс |
Время возврата, типовое | 12 мс |
Время возврата в состояние готовности | 1 c |
Индикатор состояния | LED зел. |
Максимальная частота | 2 кГц (IN1, IN2) |
400 кГц (RJ45) |
Выходные данные
Исполнение контакта | 4 замыкающиеся цепи |
---|---|
Материал контакта | AgNi10, + 5 мкм золото |
Максимальное напряжение переключения | 250 В AC/DC (при поврежденном золотом покрытии) |
60 В AC/DC (при наличии золотого покрытия) | |
Минимальное напряжение переключения | 100 мВ, AC/DC |
Макс. ток продолжительной нагрузки | 5 A |
100 мА (Сигнальный выход) | |
Максимальный пусковой ток | 6 A |
Минимальный пусковой ток | 1 мА |
Среднеквадрат. значение суммарного тока | 42,25 A2 (ITH2 = I12 + I22 + I32 + I42) |
Мощность отключения (активная нагрузка), максимальная | 67 Вт (24 В постоянного тока, = 0 мс) |
36 Вт (48 В постоянного тока, = 0 мс) | |
43 МВт (110 В постоянного тока, = 0 мс) | |
68 МВт (220 В постоянного тока, = 0 мс) | |
Коммутационная способность минимальная | 1 мВт |
Долговечность механическая | > 50x 106 коммутационных циклов |
Выходные предохранители | 6 A gL |
Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
---|---|
Нормальный режим работы | 100 % ED |
Вес нетто | 369,9 г |
Монтажное положение | на выбор |
Тип монтажа | Установка на монтажной рейке |
Указания по монтажу | устанавливаются в ряд без промежутков |
Степень защиты | IP20 |
IP54 | |
Мин. степень защиты на месте установки | IP54 |
Цвет корпуса | желтый |
Характеристики клемм
Тип подключения | Пружинный зажим |
---|---|
вставной | да |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Параметры техники безопасности
Категория останова | 0 |
---|---|
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | e |
Категория | 4 |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | EN 60664/VDE 0110 |
Расчетное напряжение изоляции | 250 В |
Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.) |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27371102 |
---|---|
eCl@ss 4.1 | 27371102 |
eCl@ss 5.0 | 27371901 |
eCl@ss 5.1 | 27371900 |
eCl@ss 6.0 | 27371800 |
eCl@ss 7.0 | 27371811 |
eCl@ss 8.0 | 27371811 |
eCl@ss 9.0 | 27371811 |
ETIM
ETIM 2.0 | EC001449 |
---|---|
ETIM 3.0 | EC001449 |
ETIM 4.0 | EC001449 |
ETIM 5.0 | EC001448 |
ETIM 6.0 | EC001448 |
ETIM 7.0 | EC001448 |
UNSPSC
UNSPSC 6.01 | 30211901 |
---|---|
UNSPSC 7.0901 | 39121501 |
UNSPSC 11 | 39121501 |
UNSPSC 12.01 | 39121501 |
UNSPSC 13.2 | 39122331 |
