Описание

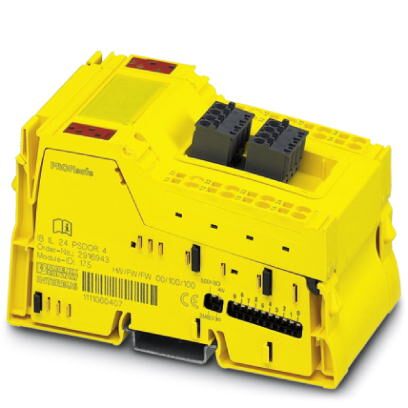

Релейный выходной модуль для децентрализованных систем обеспечения безопасности, класс защиты IP20, для систем PROFIsafe. Модуль оснащается 4 безопасными релейными выходами с двумя контактами каждый. Состояния выходов зеркалируются для проведения диагностики.
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Inline, предназначенный для систем PROFIsafe. Являясь составной частью станции Inline, модуль безопасности может быть подключен к любой точке системы PROFIsafe Inline. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль имеет четыре безопасных релейных выхода, на каждый из которых приходится по два релейных контакта. Состояния выходов зеркалируются для проведения диагностики.
Преимущества для Вас
- SIL 3 согласно МЭК 61508 / EN 61508
- SILCL 3 согласно EN 62061
- PL e согласно EN ISO 13849-1
Коммерческие данные
| Код заказа | 2700563 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356583169 |
| Вес/шт. (без упаковки) | 462,800 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 73,2 мм |
|---|---|
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 462,8 г |
| Указания по значениям массы | cо штекером |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
Питание электронного модуля
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (см. инструкции по технике безопасности) |
| Потребляемый ток | макс. 360 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (С учетом коэффициента пульсации) |
| Потребляемый ток | тип. 30 мА |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Стандарты и предписания
| Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240404 |
|---|---|
| eCl@ss 4.1 | 27240404 |
| eCl@ss 5.0 | 27242204 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
