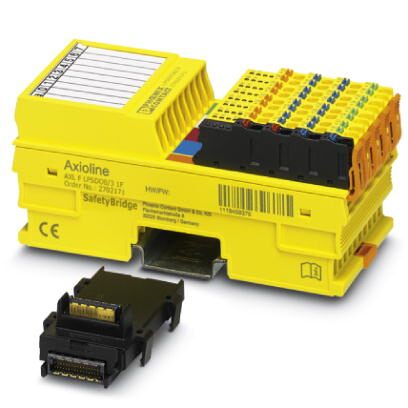

Цифровой модуль вывода с обеспечением безопасности, тип защиты IP20, для системы SafetyBridge. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Axioline F со встроенной логической схемой безопасности для применения в системе с технологией SafetyBridge Technology V3. Являясь составной частью станции Axioline F, модуль безопасности может быть подключен к любой точке системы EtherCAT®, EtherNet/IP, Sercos, Modbus, PROFINET или PROFIBUS. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 безопасными цифровыми выходами (1-канальное исполнение).
Преимущества для Вас
- Экономичное построение системы - нет необходимости в ПЛК безопасности и в безопасной системе полевой шины
- Гибкость применения благодаря совместимости с любыми шинными интерфейсами продукции Axioline F
- Сниженное время монтажа благодаря быстрой разводке и простому обслуживанию
- Простота конфигурирования при помощи бесплатного программного обеспечения SAFECONF
- До SIL 3 согласно EN 61508
- До SILCL 3 согласно EN 62061
- До кат.4/PL e согласно EN ISO 13849-1
Коммерческие данные
Код заказа | 2702171 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 300 (C-6-2017) |
GTIN | 4055626004983 |
Вес/шт. (без упаковки) | 222,000 GRM |
Размеры
Чертеж | |
---|---|
Ширина | 53,6 мм |
Высота | 126,1 мм |
Глубина | 54 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Монтажное положение: на выбор) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 75 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
Степень защиты | IP20 |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Количество каналов | 1 |
Тип подключения | Цокольный модуль |
Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|
Тип подключения | Непосредственное подсоединение |
Способ подключения | 2-, 3-проводной кабель |
Количество выходов | 4 (при двуканальной разводке) |
8 | |
Наименование защиты | Защита по перегрузок, включение свободного хода для индуктивных нагрузок, Схема разрядки для ускоренной разрядки емкостных нагрузок |
Выходное напряжение | 24 В DC |
Выходной ток | макс. 2 A (на канал) |
макс. 1,5 A (на каждый канал согласно CULUS) | |
макс. 4 A (на каждую группу) | |
макс. 3 A (на каждую группу согласно CULUS) | |
макс. 8 A (Суммарный ток всех выходов; соблюдайте указания в руководстве пользователя) | |
макс. 6 A (Суммарный ток всех выходов согласно CULUS) | |
Максимальный выходной ток на 1 канал | 2 A |
Максимальный выходной ток на 1 модуль / клемму | 8 A |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 222 г |
Указания по значениям массы | со штекерами и цокольным модулем |
Потенциалы Axioline
Наименование | Питание локальной шины Axioline F (UBus) |
---|---|
Электропитание | 5 В DC (посредством цокольного модуля) |
Потребляемый ток | тип. 260 мА (все выходы установлены; питание через UO от 19,2 В DC до 30,2 В DC) |
макс. 280 мА | |
Наименование | Питание для цифровых выходных модулей (UO) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 25 мА (все выходы установлены; питание из UO с напряжением 30,2 В DC; без питания исполнительных элементов) |
Наименование защиты | Защита от подключения с неправильной полярностью, защитная схема, соответствующая требованиям по ЭМС, распознавание падений напряжения |
Свойства SafetyBridge
Подключение к модулям ввода/вывода | макс. 16 (безопасные цифровые входные/выходные модули) |
---|---|
Накопитель логической информации | 30 кбайт |
Параметры техники безопасности
Наименование | МЭК 61508 - высокие требования |
---|---|
Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27242600 |
---|---|
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 3.0 | EC001599 |
---|---|
ETIM 4.0 | EC002498 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
