Описание

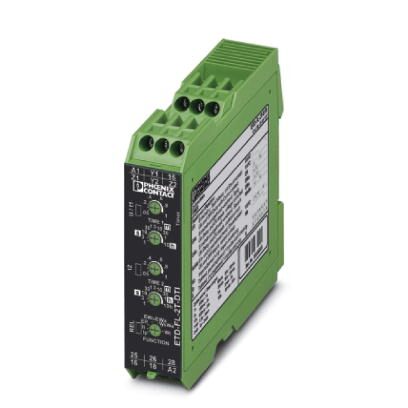

Многофункциональное реле времени с 7 функциями и двумя регулируемыми диапазонами времени (50 мс - 10 ч), блок питания с широкой поддержкой входных параметров, 2 преобразователя.
Описание изделия
Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.
Для управления временными характеристиками в производственных и технологических процессах применяются реле времени серии ETD.
Преимущества для Вас
- Универсальность применения благодаря разнообразию функций и возможности выбора временного диапазона
- Временной диапазон от нескольких милисекунд до нескольких дней
- 2 выхода сухих переключающих контактов
- Изменяемый диапазон напряжения питания
Коммерческие данные
Код заказа | 2866187 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 278 (C-5-2017) |
GTIN | 4046356046619 |
Вес/шт. (без упаковки) | 165,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 90 мм |
Глубина | 113 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
-25 °C ... 40 °C (соответствует UL 508) | |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
Помехоустойчивость | EN 61000-6-2 |
Активная часть
Диапазон входных напряжений | 24 В DC ... 240 В DC -20 % ... +25 % |
---|---|
24 В AC ... 240 В AC -15 % ... +10 % | |
Температурный режим | 0,01 %/K |
Функция | lp: Синхронизация по началу паузы |
li: Синхронизация по началу импульса | |
ER: Задержка включения и возврата с управляющим контактом | |
EWu: Управление по напряжению с задержкой включения и кратковременным срабатыванием при включении | |
EWs: Задержка включения и кратковременное срабатывание при включении с управляющим контактом | |
WsWa: Кратковременное срабатывание при включении и отключении с управляющим контактом | |
Wt: Анализ последовательности импульсов (переключаемая задержка возврата) | |
Диапазон настройки времени | 50 мс ... 10 ч (10 временных диапазонов) |
Время возврата в состояние готовности | 500 мс |
Контактная часть
Исполнение контакта | 2 сухих переключающих контакта |
---|---|
Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком 5 мм) |
1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток 5 мм) | |
Выходные предохранители | 5 A (быстродействующий) |
Общие сведения
Индикатор состояния | LED зел. (питание) |
---|---|
Желтый светодиод (реле активно) | |
Долговечность механическая | прибл. 2x 107 коммутационных циклов |
Номинальная потребляемая мощность | 2,5 ВА (1 Вт) |
Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ |
Монтажное положение | на выбор |
Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
Цвет | зеленый |
Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
Номинальная частота | 48 Гц ... 400 Гц |
Расчетное напряжение изоляции | 300 В (согласно EN 50178) |
Соответствие нормам | Соответствие CE |
UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,5 мм ... 2,5 мм |
Сечение гибкого провода | 0,5 мм ... 2,5 мм |
Сечение проводника AWG | 20 ... 14 |
Момент затяжки | 1 Нм ... 1 Нм |
Управляющий контакт
Наименование, подключение | без потенциала, базовая изоляция относительно входа / выхода / перемычки Y1-Y2 |
---|---|
Допустимая нагрузка | без возможности подключения нагрузки |
Длина кабеля | |
Длительность управляющего импульса | мин. 50 мс (только при функции Wt: > 7 мс) |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
---|---|
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 |
Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие CE |
UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.0 | 27371701 |
---|---|
eCl@ss 5.1 | 27371700 |
eCl@ss 6.0 | 27371700 |
eCl@ss 7.0 | 27371790 |
eCl@ss 8.0 | 27371605 |
eCl@ss 9.0 | 27371605 |
ETIM
ETIM 2.0 | E001439 |
---|---|
ETIM 3.0 | EC001439 |
ETIM 4.0 | EC001439 |
ETIM 5.0 | EC001439 |
ETIM 6.0 | EC001439 |
ETIM 7.0 | EC001439 |
UNSPSC
UNSPSC 6.01 | 30211920 |
---|---|
UNSPSC 7.0901 | 39121519 |
UNSPSC 11 | 39121519 |
UNSPSC 12.01 | 39121519 |
UNSPSC 13.2 | 39122329 |
