Артикул:
112189
5 080 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
16,560 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

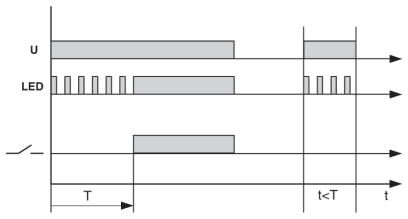

Вставной модуль для расширения релейного модуля до реле времени, 3 временные функции, 4 диапазона времени для установки на RIF-1, RIF-2, RIF-3 и RIF-4, входное напряжение: 12 ... 24 В DC
Коммерческие данные
| Код заказа | 2902647 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 274 (C-5-2017) |
| GTIN | 4046356668880 |
| Вес/шт. (без упаковки) | 16,560 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Входные данные
| Входное номинальное напряжение UN | 24 В DC (Режим переменного тока допустим только для RIF-1) |
|---|---|
| Диапазон входных напряжений относительно UN | 0,4 ... 1,2 |
| Диапазон входных напряжений | |
| Частота сети | 50 Гц |
| 60 Гц | |
| Индикатор состояния | LED желт. |
| Защитная цепь / модуль | Варистор |
| Ограничение верхнего предела напряжения | > 56 В |
Выходные данные
| Макс. ток продолжительной нагрузки | 250 мА (Ток катушки реле) |
|---|---|
| Падение напряжения при макс. рабочем токе |
Общие сведения
| Точность настройки | 3 % (от конечного значения по шкале) |
|---|---|
| Стабильность повторяемости | 1 % |
| Изоляция | Основная изоляция |
| Стандарты / нормативные документы | DIN EN 50178 |
| Категория перенапряжения | I |
| Степень загрязнения | 2 |
| Монтажное положение | на выбор |
| Указания по монтажу | установка на релейный блок |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C (RIF-1, катушка перем. тока, 2 переключающих контакта при 6 А) |
|---|---|
| -25 °C ... 50 °C (RIF-1, катушка пост. тока, 2 переключающих контакта при 5 А) | |
| -25 °C ... 40 °C (RIF-2, катушка пост. тока, 2 переключающих контакта при 8 А) | |
| -25 °C ... 40 °C (RIF-2, катушка пост. тока, 4 переключающих контакта при 5 А) | |
| -25 °C ... 40 °C (RIF-3, катушка пост. тока, 3 переключающих контакта при 6,75 А) | |
| -25 °C ... 40 °C (RIF-3, катушка пост. тока, 2 переключающих контакта при 8 А) | |
| -25 °C ... 35 °C (RIF-4, катушка пост. тока, 3 переключающих контакта при 8 А) | |
| -25 °C ... 25 °C (RIF-4, катушка пост. тока, 3 замыкающих контакта при 8 А) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Размеры
| Ширина | 13 мм |
|---|---|
| Высота | 12 мм |
| Глубина | 35 мм |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Наименование | Воздушные зазоры и пути утечки для цепи |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В DC |
| Расчетное импульсное напряжение | 0,4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | I |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371692 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27379200 |
| eCl@ss 7.0 | 27379208 |
| eCl@ss 8.0 | 27379208 |
| eCl@ss 9.0 | 27371692 |
ETIM
| ETIM 4.0 | EC002586 |
|---|---|
| ETIM 5.0 | EC002586 |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
UNSPSC
| UNSPSC 6.01 | 30211917 |
|---|---|
| UNSPSC 7.0901 | 39121516 |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39121516 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
