Артикул:
47148
54 350 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
119,480 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

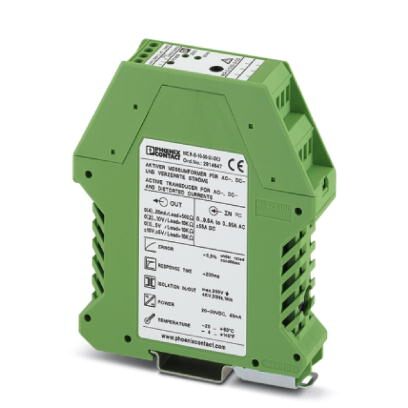

Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, переменного и искаженного тока, входной ток от 0...10 до 0...50 А, не сконфигурирован.
Преимущества для Вас
- Развязка 3 цепей
- Измерение эффективного значения
- Настройка параметров устройства с помощью DIP-переключателя или конфигурационного ПО MCR/PI-CONF-WIN
Коммерческие данные
| Код заказа | 2814728 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 243 (C-5-2017) |
| GTIN | 4017918169305 |
| Вес/шт. (без упаковки) | 119,480 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

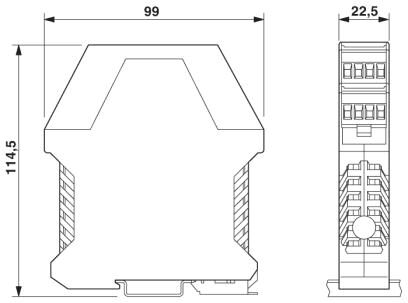

Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Диапазон входных токов | 0 A ... 55 A (AC/DC) |
| Порог срабатывания | 0,8 % (от номинального измерительного диапазона 50 А) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 9,5 A |
| Диапазон настройки, входной ток, максимальный | 0 A ... 55 A |
| Форма импульса | постоянный, переменный или искаженный ток |
| Нагрузочная способность по максимальному току | зависит от подключенного проводника |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Диапазон измерения частоты | 15 Гц ... 400 Гц |
| Тип подключения | Проходная муфта, диаметр 10,5 мм |
Выходные данные
| Наименование, выход | Выход сигнала напряжения / выход сигнала тока |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 5 В ... 1 В | |
| 5 В ... -5 В | |
| 2 В ... 10 В | |
| -10 В ... 10 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| -5 В ... 5 В | |
| 10 В ... 0 В | |
| 10 В ... 2 В | |
| 10 В ... -10 В | |
| 5 В ... 0 В | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 к |
| Нагрузка / выходная нагрузка, выход тока |
Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
|---|
Питание
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, стандартн. | |
| Ступенчатая характеристика (10-90%) | 330 мс (при AC) |
| 40 мс (при DC) | |
| Индикатор состояния | LED зел. |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 500 В (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Подключение согласно стандарту | CUL |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27210190 |
|---|---|
| eCl@ss 5.1 | 27200300 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
ETIM
| ETIM 3.0 | EC002475 |
|---|---|
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
