Описание

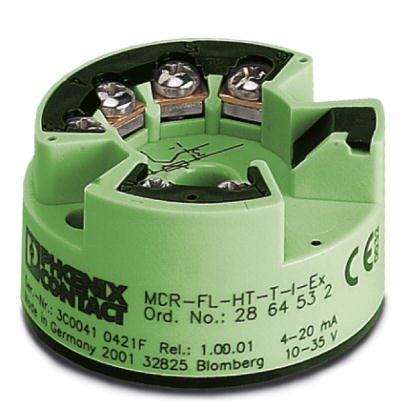

Измерительный температурный преобразователь MCR, программируемый, искробезопасный, для резистивных термометров, термоэлементов, датчиков сопротивления и напряжения. Для резистивного термометра Pt 100
Преимущества для Вас
- Вход для резистивных термометров, термоэлементов и линейных милливольтных сигналов, Ex ia IIC
- Конфигурация с помощью ПО
- Возможность установки в зоне 0
- Гальваническая развязка 2 цепей
- Питание от контура
- 1-канальн.
- Выход 4 20 мА/20 4 мА
Коммерческие данные
| Код заказа | 2864532 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 190 (C-5-2017) |
| GTIN | 4017918893231 |
| Вес/шт. (без упаковки) | 82,300 GRM |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
|---|
Входные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. измерительный диапазон 10 K |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. измерительный диапазон 50 K/500 K |

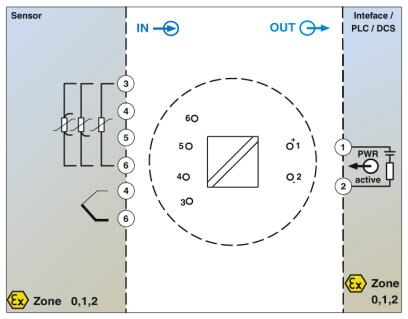

| Способ подключения | 2-, 3-, 4-проводной |
| Диапазон входных сигналов | 10 ... 400 (минимальный диапазон измерений 10 Ом) |
| 10 ... 2000 (минимальный диапазон измерений 100 Ом) | |
| -10 мВ ... 100 мВ (мин. диапазон измерения 5 мВ) |
Выходные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 20 мА ... 4 мА | |
| Выходной сигнал тока, максимальный | 25 мА |
| Выходной ток при коротком замыкании | 3,6 мА или 21 мА (настраивается; не предназначено для термоэлементов) |
| Выходной ток при обрыве линии | 3,6 мА или 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | 3,8 мА ... 20,5 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | 720 (при UV = 24 В; Uпит. - 8 В / 0,025 А) |
| Конфигурируемый / программируемый | нет |
Питание
| Наименование | с питанием от сигнальной цепи |
|---|---|
| Диапазон напряжения питания | 8 В DC ... 30 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 1,75 мм |
| Сечение гибкого провода | 0,2 мм ... 1,75 мм |
| Сечение проводника AWG | 24 ... 15 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| вставной | нет |
Общие сведения
| Ступенчатая характеристика (10-90%) | |
|---|---|
| Задержка включения | 6 c |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Класс воспламеняемости согласно UL 94 | V0 |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Материал корпуса | Поликарбонат РС |
| Цвет | зеленый |
| Контроль линии | NE 43 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, США / Канада | cULus |
Данные по безопасности
| Макс. выходное напряжение Uo | 8,2 В DC |
|---|---|
| Макс. выходной ток Io | 4,6 мА |
| Макс. выходная мощность Po | 9,35 мВт |
| Температура окружающей среды, макс. | Категория 1: T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 8,5 мГн |
| макс. внешняя емкость Co | 1,9 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 4,5 мГн |
| макс. внешняя емкость Co | 974 нФ |
| Максимальное безопасное напряжение Um | 250 В |
Стандарты и предписания
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, США / Канада | cULus |
| Группа | IIB |
| IIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
ETIM
| ETIM 2.0 | EC001446 |
|---|---|
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
