Артикул:
48207
51 990 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

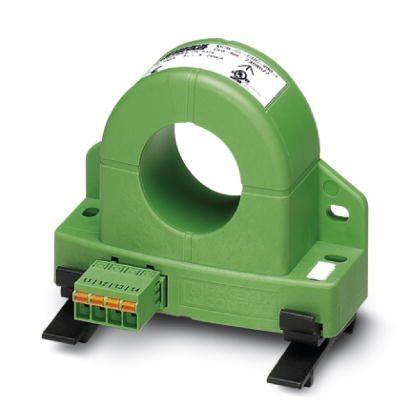

Универсальный преобразователь тока для измерения постоянного, переменного и несинусоидального тока, входной ток 0... 400 A, выходной ток 4 ... 20 мА
Преимущества для Вас
- Установка на несущую рейку или монтажную пластину
- Простота подсоединения с помощью вставных соединительных клеммных модулей COMBICON
- Компактные размеры обеспечивают возможность децентрализованного применения
- Универсальное измерение тока, без шунта
- Развязка 3 цепей
Коммерческие данные
| Код заказа | 2308072 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 241 (C-5-2017) |
| GTIN | 4046356566568 |
| Вес/шт. (без упаковки) | 289,000 GRM |

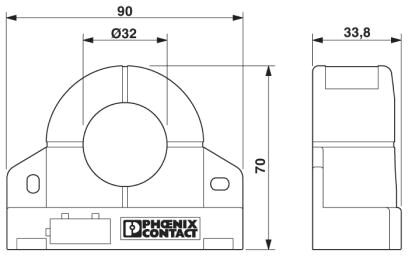

Размеры
| Ширина | 90 мм |
|---|---|
| Высота | 33,8 мм |
| Глубина | 85 мм |
| Круглый проводник первичной цепи (диаметр) | 32 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Количество входов | 1 |
|---|---|
| Диапазон входных токов | 0 A ... 400 A |
| Нагрузочная способность по максимальному току | 2,5 x IВХОД |
| Диапазон измерения частоты | 20 Гц ... 6000 Гц (0 Гц) |
| Тип подключения | Кабельный ввод: диаметр 32 мм |
| Номинальная частота: Стандартный преобразователь | 20 Гц ... 6000 Гц |
| Номинальный первичный ток Ipn | 400 A |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| макс. выходной ток | |
| Нагрузка / выходная нагрузка, выход тока |
Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
|---|
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | (30 + IOUT) мА |
| Потребляемая мощность | 1,65 Вт |

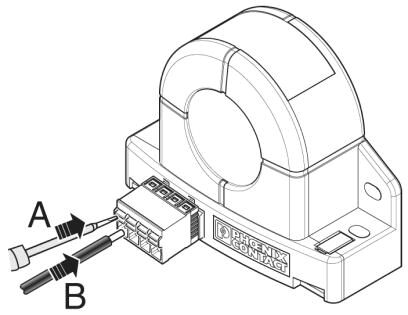

Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,25 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Класс точности | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Температурный коэффициент, стандартн. | 0,02 %/K (0 ... 60 °C) |
| 0,04 %/K (-40 °C ... 65 °C) | |
| Нелинейность | |
| Ступенчатая характеристика (10-90%) | 150 мс |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC |
| Испытательное напряжение, вход / выход | 3,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,5 кВ (50 Гц, 1 мин) |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Frianyl B63 V0 GV30 |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Стандарты и предписания
| Излучение помех | EN 61000-6-4 |
|---|---|
| Помехоустойчивость | EN 61000-6-2 |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|---|
| eCl@ss 4.1 | 27210902 |
| eCl@ss 5.0 | 27210902 |
| eCl@ss 5.1 | 27210900 |
| eCl@ss 6.0 | 27210900 |
| eCl@ss 7.0 | 27210902 |
| eCl@ss 8.0 | 27210902 |
| eCl@ss 9.0 | 27210902 |
ETIM
| ETIM 3.0 | EC002048 |
|---|---|
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| ETIM 7.0 | EC002048 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
