Артикул:
58468
63 860 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
123,180 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

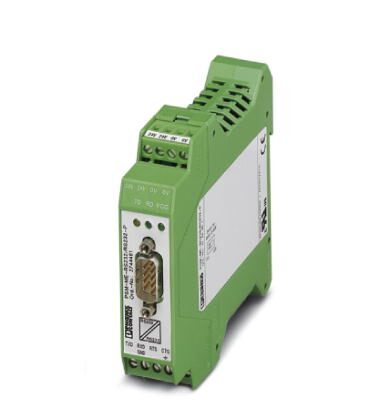

Преобразователь интерфейсов, для гальванической развязки интерфейса RS-232 (V.24), 4 канала, устанавливается на монтажную рейку
Преимущества для Вас
- Монтаж на стандартную рейку EN-типа
- Удобное подключение с помощью вставных винтовых клемм для разъема RS-232, расположенного на полевой стороне, при использовании кабелей различной длины
- Высококачественная развязка 3 цепей до 2 кВ (VCC // RS-232 // RS-232)
- Встроенная схема защиты от импульсных перенапряжений с отводом токов переходных процессов, для установки на монтажной рейке
- Скорость передачи данных до 115,2 кбит/с
- Передача сигналов каналов данных TxD/RxD и управляющих проводов RTS/CTS
- Питание, соответствующее характеристикам распределительного шкафа: 24 В пост. или перем. тока
- Индикация состояния активной передачи с помощью отдельных индикаторов канала приема и передачи
- Допуск для кораблестроения согласно DNV GL
Коммерческие данные
| Код заказа | 2744461 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 322 (C-6-2017) |
| GTIN | 4017918188795 |
| Вес/шт. (без упаковки) | 123,180 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Подпись к рисунку | Узкая конструкция |
| Ширина | 22,5 мм |
| Высота | 99 мм |
| Глубина | 118,6 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Каналы связи | 4 (2/2), RxD, TxD, RTS, CTS; полный дуплекс |
|---|---|
| Битовая задержка | |
| Битовое искажение | |
| Гальваническая развязка | VCC // RS-232 (A) // RS-232 (B) |
| Испытательное напряжение, интерфейс передачи данных | 2 кВ AC |
| Испытательное напр., интерфейс передачи дан. / питание | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-3 |
| Вес нетто | 123,18 г |
| Материал корпуса | PA |
| Цвет | зеленый |
| MTBF | 2263 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 438 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Одобрено 508 |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Питание
| Номинальное напряжение питания | 24 В AC/DC ±20 % |
|---|---|
| Диапазон напряжения питания | 19,2 В AC/DC ... 28,8 В AC/DC |
| Потребляемый ток, типовой | 40 мА (24 В DC) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
Последовательный интерфейс
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Тип подключения | Штекер D-SUB-9 |
| Дальность передачи | 15 м (Витая пара, экранированная) |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
| Расположение выводов | Переключение DTE/DCE при помощи реле |
| Поддерживаемые протоколы | прозрачность протокола |
| Скорость последовательной передачи данных | 115,2 кбит/с |
| Интерфейс 2 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Тип подключения | вставные винтовые клеммы |
| Дальность передачи | 15 м (Витая пара, экранированная) |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | Уровень контроля 3 |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 2 кВ (12 Ом) |
| Стандарты / нормативные документы | EN 55011 |
| EN 61000-4-6 | |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Одобрено 508 |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Температура DNV GL | B |
| Влажность DNV GL | A |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назнаению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
