Артикул:
63062
29 300 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
210,400 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

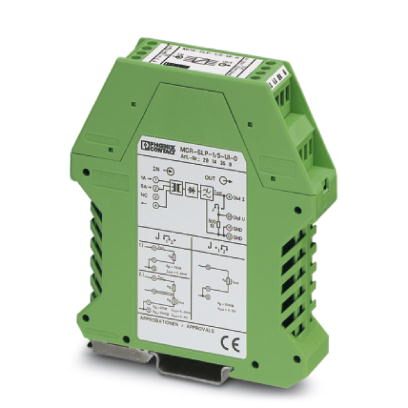

Пассивный измерительный преобразователь сигнала тока MCR, для переменного тока 0...1 А / 0...5 А, без выходного переключающего контакта, выходной сигнал 0...10 В / 0...20 мA
Преимущества для Вас
- Питание от контура
- Диапазоны измерения 1 A и 5 A пер. тока, с переключаемыми зажимами
Коммерческие данные
| Код заказа | 2814359 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 248 (C-5-2017) |
| GTIN | 4017918148447 |
| Вес/шт. (без упаковки) | 210,400 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

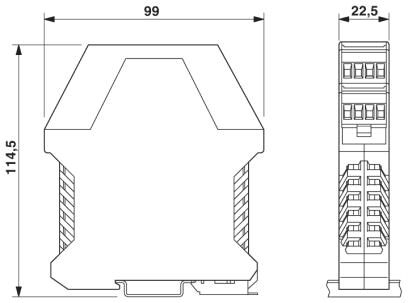

Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C (без выпадения конденсата) |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Вход | Измерительный вход, для сигнала тока 1 А |
|---|---|
| Диапазон входных токов | 0 A AC ... 1 A |
| Форма импульса | синусоидальный |
| Нагрузочная способность по максимальному току | 2 x IN (5 мин при температуре окружающей 60 °C) |
| Нагрузочная способность по импульсному току | 50 A (1 с) |
| Допустимый диапазон регулирования | 1,2 x IN |
| Номинальная частота fN | 50 Гц |
| Диапазон измерения частоты | 45 Гц ... 60 Гц |
| Рассеиваемая мощность | 1,6 ВА (при IA = 20 мА) |
| Тип подключения | Винтовые зажимы |
| Вход | Измерительный вход, для сигнала тока 5 А |
| Диапазон входных токов | 0 A AC ... 5 A |
| Форма импульса | синусоидальный |
| Нагрузочная способность по максимальному току | 2 x IN (5 мин при температуре окружающей 60 °C) |
| Нагрузочная способность по импульсному току | 100 A (1 с) |
| Допустимый диапазон регулирования | 1,2 x IN |
| Номинальная частота fN | 50 Гц |
| Диапазон измерения частоты | 45 Гц ... 60 Гц |
| Рассеиваемая мощность | 2,2 ВА (I = 20 мА) |
| Тип подключения | Винтовые зажимы |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| макс. выходное напряжение | 20 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 100 к |
| Пульсации | (ДА) |
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| макс. выходной ток | 30 мА |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) |
| Остаточная пульсация, в зависимости от измеренного значения | 0,5 % (от измеренного значения (от пика до пика)) |
Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
|---|
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Испытательное напряжение | 3,5 кВ |
| Защитная схема | Защита выходов от бросков тока при переходном процессе Cтабилитроны |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | 50 °C: вертикально (монтаж на горизонтальной монтажной рейке) |
| Соответствие нормам | Соответствие CE |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27210190 |
|---|---|
| eCl@ss 5.1 | 27200300 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
ETIM
| ETIM 3.0 | EC002475 |
|---|---|
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 | /tr>
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
