Описание

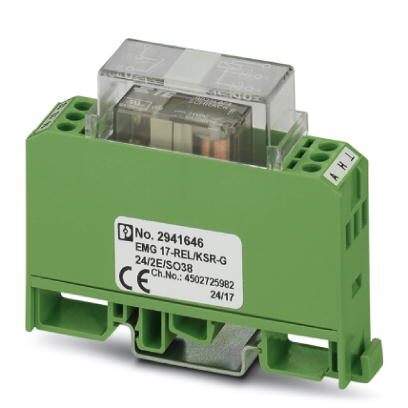

Релейный модуль для высоких токов длительной нагрузки, со впаянными реле, материал контактов (AgSnO): для коммутации нагрузок от средних до больших, 1 замыкающий контакт, входное напряжение 24 В DC, макс. ток продолжительной нагрузки 10 А, с 2 входами для ручного/автоматического режимов
Преимущества для Вас
- Четкая и понятная маркировка клемм с помощью маркировочного материала Phoenix Contact
- Крепление с помощью защелок на стандартных монтажных рейках EN-типа
- Модульный устанавливаемый на монтажную рейку корпус EMG шириной 17,5 мм
- Удобство обслуживания
- Удобный вставной корпус
Коммерческие данные
| Код заказа | 2941646 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 447 (C-5-2017) |
| GTIN | 4017918080556 |
| Вес/шт. (без упаковки) | 60,310 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 17,5 мм |
|---|---|
| Высота | 75 мм |
| Глубина | 62,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 23 мА |
| Время срабатывания, типовое | 9 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Защитный диод Защитный диод |
| Защита от переполюсовки Диод защиты от переполюсовки | |
| Индикация рабочего напряжения | Автоматический режим: желтый светодиод, ручной режим: красный светодиод |
| Мощность потерь при номинальных условиях | 0,55 Вт |
Контактная часть
| Исполнение контакта | 1 контакт, 1 замыкатель |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 120 A (20 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 120 Вт (При 48 В DC) | |
| 85 Вт (При 60 В DC) | |
| 70 Вт (При 110 В DC) | |
| 90 Вт (При 220 В DC) | |
| 100 Вт (При 250 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Мощность отключения (нелинейная нагрузка), максимальная | На заказ |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
ETIM
| ETIM 2.0 | EC001437 |
|---|---|
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
