Описание

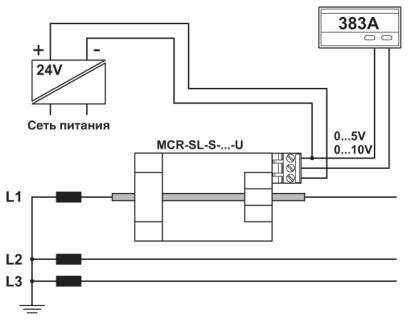

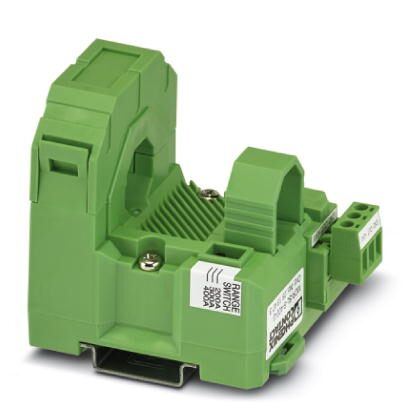

Измерительный преобразователь сигнала тока MCR, для измерения синусоидального и несинусоидального переменного тока, входной ток 0...400 А, выходное напряжение 0...(5) 10 В
Коммерческие данные
| Код заказа | 2813473 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 394 (IF-2009) |
| GTIN | 4046356043656 |
| Вес/шт. (без упаковки) | 148,200 GRM |
Размеры
| Ширина | 55 мм |
|---|---|
| Высота | 85 мм |
| Глубина | 70,5 мм |
| Круглый проводник первичной цепи (диаметр) | 18,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Диапазон входных токов | 0 A ... 400 A (0 ... 200/300/400 A) |
| Порог срабатывания | 1 % (от предела) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 200 A |
| Диапазон настройки, входной ток, максимальный | 0 A ... 400 A |
| Нагрузочная способность по максимальному току | в зависимости от проведенного кабеля |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Диапазон измерения частоты | 30 Гц ... 6000 Гц |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 0 В ... 5 В | |
| макс. выходное напряжение | (0 В ... 10 В) 14 В, (0 В ... 5 В) 7 В |
| Нагрузка / выходная нагрузка, выход напряжения | 10 к |
Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
|---|
Питание
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм (4,4 ... 5,31 lbf-in.) |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 5 кВ (50 Гц, 1 мин) |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27210190 |
|---|---|
| eCl@ss 5.1 | 27200300 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
ETIM
| ETIM 3.0 | EC002475 |
|---|---|
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
