Артикул:
75524
28 530 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

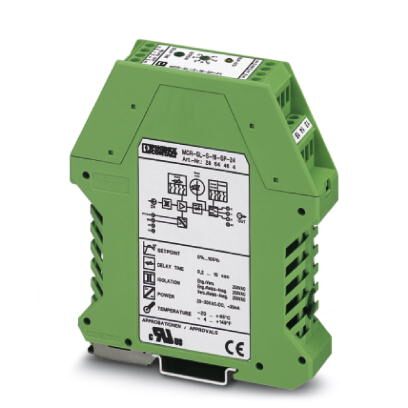

Реле тока MCR, для синусоидального переменного тока 0 ... 16 А, 1 переключающий контакт
Преимущества для Вас
- Регулируемый гистерезис переключения
- Выход переключающих контактов реле
- Развязка 3 цепей
- Регулируемые характеристики рабочего тока и тока покоя
- Точка переключения в измерительном диапазоне от 0 до 16 A пер. тока выбирается свободно
Коммерческие данные
| Код заказа | 2864464 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 249 (C-5-2017) |
| GTIN | 4017918904456 |
| Вес/шт. (без упаковки) | 139,200 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без выпадения конденсата) |
| Макс. рабочая высота | 2000 м |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Диапазон входных токов | 0 A AC ... 16 A |
| Форма импульса | синусоидальный |
| Нагрузочная способность по максимальному току | 2 x IN (длительная) |
| Номинальная частота fN | 50 Гц |
| 60 Гц | |
| Диапазон измерения частоты | 45 Гц ... 65 Гц |
Выходной переключающий контакт
| Наименование, выход | Релейный выход |
|---|---|
| Исполнение контакта | 1 переключающий контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| 250 В AC (при поврежденном золотом покрытии) | |
| Макс. ток продолжительной нагрузки | 50 мА (позолоченные, 30 В AC / 36 В DC) |
| 2 A (при поврежденном золотом покрытии, 250 В AC) | |
| Диапазон настройки задержки срабатывания | тип. 0,1 c ... 10 c (настраивается с помощью потенциометра) |
Питание
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Температурный коэффициент, максимальный | |
|---|---|
| Ступенчатая характеристика (10-90%) | 40 мс |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 3,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371802 |
|---|---|
| eCl@ss 5.1 | 27210900 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371802 |
| eCl@ss 8.0 | 27371802 |
| eCl@ss 9.0 | 27371802 |
ETIM
| ETIM 2.0 | EC001440 |
|---|---|
| ETIM 3.0 | EC001440 |
| ETIM 4.0 | EC001440 |
| ETIM 5.0 | EC001440 |
| ETIM 6.0 | EC001440 |
| ETIM 7.0 | EC001440 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 41113637 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
