Артикул:
82692
58 730 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
229,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

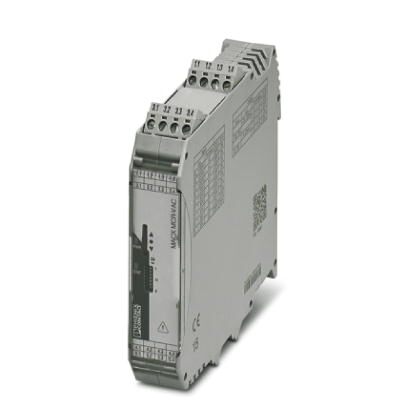

Измерительный преобразователь напряжения MACX MCR от 0 В ... 20 В перем. тока до 0 ... 660 В AC, выходной сигнал: 0 В ... 10 В/0(4) ... 20 мА
Преимущества для Вас
- Регулируемые диапазоны напряжения
- Двунаправленные выходные сигналы
- Развязка 3 цепей
- Настройка нуля / диапазона ± 20 %
- Настройка параметров измеренных значений без инструмента
- Конфигурация диапазона измеряемых значений "тич-ин"
Коммерческие данные
| Код заказа | 2906239 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 250 (C-5-2017) |
| GTIN | 4055626051000 |
| Вес/шт. (без упаковки) | 229,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без выпадения конденсата) |
| Макс. рабочая высота | 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |

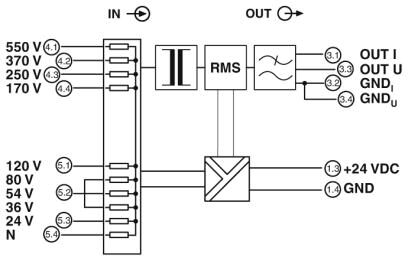

Входные данные
| Диапазон входных напряжений | 0 В ... 550 В AC |
|---|---|
| Входное сопротивление | 5500 к |
| Диапазон входных напряжений | 0 В ... 370 В AC |
| Входное сопротивление | 3700 к |
| Диапазон входных напряжений | 0 В ... 250 В AC |
| Входное сопротивление | 2500 к |
| Диапазон входных напряжений | 0 В ... 170 В AC |
| Входное сопротивление | 1700 к |
| Диапазон входных напряжений | 0 В ... 120 В AC |
| Входное сопротивление | 1200 к |
| Диапазон входных напряжений | 0 В ... 80 В AC |
| Входное сопротивление | 800 к |
| Диапазон входных напряжений | 0 В ... 54 В AC |
| Входное сопротивление | 800 к |
| Диапазон входных напряжений | 0 В ... 36 В AC |
| Входное сопротивление | 800 к |
| Диапазон входных напряжений | 0 В ... 24 В AC |
| Входное сопротивление | 240 к |
| Номинальное напряжение | + 660 В AC |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 2 В ... 10 В | |
| макс. выходное напряжение | 11 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 к |
| Пульсации | 50 мВ |
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| макс. выходной ток | 22 мА |
| Нагрузка / выходная нагрузка, выход тока |
Питание
| Номинальное напряжение питания | 24 В DC (-20 % ... +25 %) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Способ подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Диапазон измерения частоты | 45 Гц ... 405 Гц |
| Настройка нуля | ± 20 % |
| Калибровка измерительного диапазона | ± 20 % |
| Ступенчатая характеристика (10-90%) | |
| Испытательное напряжение | 5,3 кВ AC (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд с промежутком 10 мм |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 61010 Listed |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Диапазон частот | 45 Гц ... 405 Гц |
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-030 | |
| Степень загрязнения | 2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 61010 Listed |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27210190 |
|---|---|
| eCl@ss 5.1 | 27200300 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210125 |
| eCl@ss 8.0 | 27210125 |
| eCl@ss 9.0 | 27210125 |
ETIM
| ETIM 4.0 | EC002477 |
|---|---|
| ETIM 5.0 | EC002477 |
| ETIM 6.0 | EC002477 |
| ETIM 7.0 | EC002477 |
