Описание

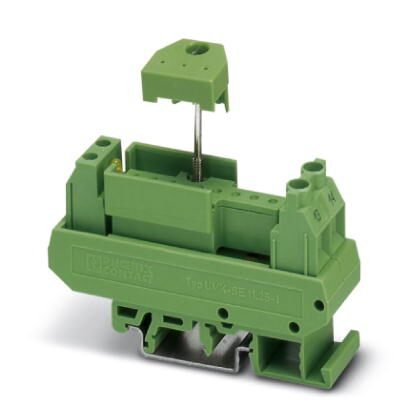

Модуль UMK-1 OM-R/AMS объединяет в одном корпусе возможности разводки и сопряжения: индикатор состояния, защита от неправильного подключения и импульсных перенапряжений для входной цепи, возможность установки полупроводниковых реле с параметрами до 350 В DC / 1 А или 480 В AC / 5 А
Преимущества для Вас
- Индикатор состояния
- Индикатор состояния
Защита от подключения с неправильной полярностью на входе - Защита от перенапряжений на входе
- Возможность установки полупроводниковых реле для нагрузок до 350 В DC/1 A или 480 В пер. тока/5 A
Коммерческие данные
| Код заказа | 2983002 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 553 (C-7-2013) |
| GTIN | 4046356149501 |
| Вес/шт. (без упаковки) | 44,870 GRM |
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 77 мм |
| Глубина | 72 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Типовой входной ток при UN | 2 мА (без вставного модуля) |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт (двойной контакт) |
|---|---|
| Максимальное напряжение переключения | 230 В AC |
| 550 В AC | |
| Минимальное напряжение переключения | 24 В AC |
| Макс. ток продолжительной нагрузки | 5 A |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
Общие сведения
| В комплекте с | есть |
|---|---|
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Тип изоляционного материала, корпус | ПВХ, боковая часть из неусиленного полиамида |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Вход |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
| Полюсов | 2 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371603 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371603 |
| eCl@ss 8.0 | 27371603 |
| eCl@ss 9.0 | 27371603 |
ETIM
| ETIM 2.0 | EC001456 |
|---|---|
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
