ИБП «Штиль» серии SW-L мощностью 1000 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

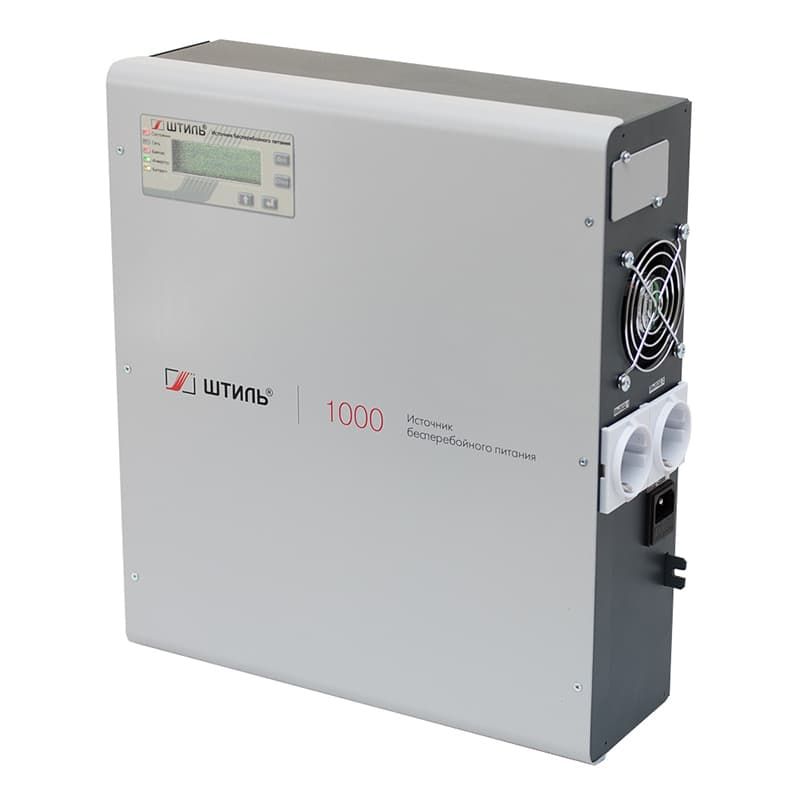

Конструктивное исполнениеИБП «Штиль» серии SW-L мощностью 1000 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой принудительного вентиляторного охлаждения (с адаптивной скоростью вращения), выходными EURO розетками (2 шт.), коммуникационными интерфейсами для организации мониторинга (опционально). Изделия должны быть дополнены внешними аккумуляторными батареями (12 В, 3 шт.) и имеют мощное встроенное зарядное устройство на ток 5 А.
Схема построения и её основные преимуществаИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работаДанные модели не содержат встроенных аккумуляторных батарей, но оснащены мощным встроенным зарядным устройством, рассчитанным на ток до 5 А, и поддерживают подключение внешних АБ для обеспечения долговременной автономной работы. Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах. Расчет требуемой емкости аккумуляторных батарей и подбор оптимального решения для их размещения Вам всегда помогут сделать наши менеджеры
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;Коррекция входного коэффициента мощности;Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;Совместимость в работе с дизель генераторными установками (ДГУ);
- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;Широкие возможности локального и удаленного мониторинга и управления ИБП:
- RS-232;USB;«сухие» контакты;Ethernet (поддержка протоколов SNMP/SMTP и др.);ПО для мониторинга.
- Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного токаСамодиагностика при запуске устройства и во время работы;Встроенный автоматический байпас;
- Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Дополнительно в комплекте с ИБП SW1000L можно заказать:
- Батарейный модуль BM-36-18 с АКБ;Батарейный модуль BM-36-27 с АКБ;
Панель управления и интерфейсы | |
ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи |
RS-232 | протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) |
USB порт | протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
Непрограммируемые "сухие" контакты | 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) |
Программируемые "сухие" контакты | опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB |
Ethernet | протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
Порт аварийного дистанционного отключения ИБП (EPO) | есть |
Мощность, ВА
1000
Тип
On-line, Настенные
Тип напряжения
Однофазный
Входное / выходное напряжение, В
220
Гарантия, месяцев
24
Страна производства
Россия
Глубина, мм
116
Ширина, мм
379
Высота, мм
357
Вес, кг
7
|
