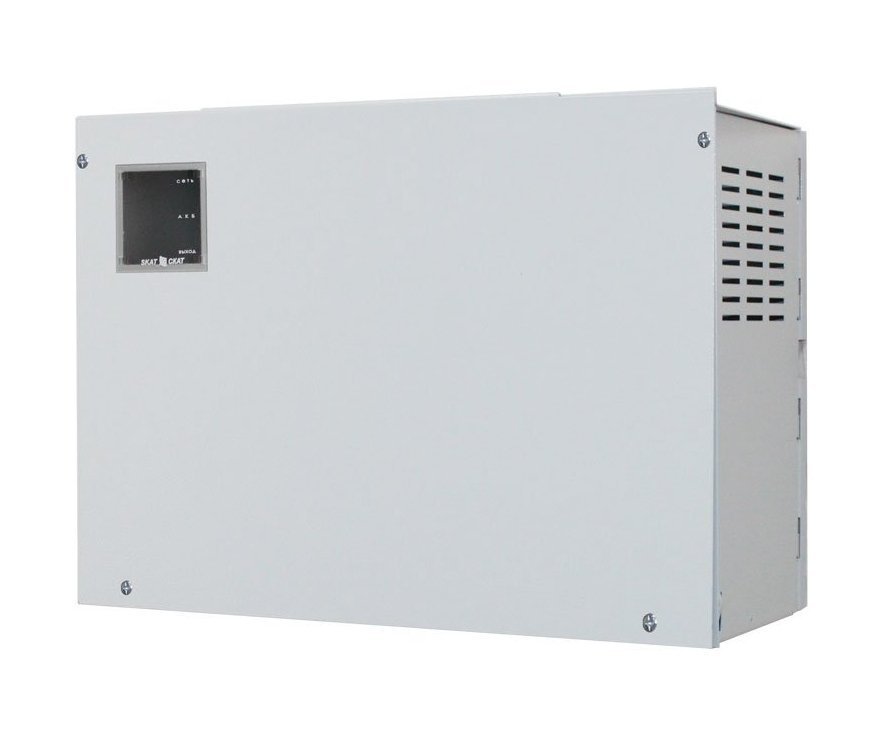

СКАТ-1200У исп. 5000; 12В, 6А, кратковременно и в режиме резерва до 6,5А, корпус под 2 АКБ40 Ач, диапазон входного напряжения 170-242В; Информационные выходы - реле Диагностический разъем ИК порта IRDA-04. соответствует ГОСТ Р 53325-2009
Особенности источника питания СКАТ-1200У исп. 5000:
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме согласно п. 6, 8);
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п. 3);
- защиту от короткого замыкания клемм АКБ;
- защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
- возможность подключения к источнику Скат-1200У источников резервного питания Скат-1200Р5 или Скат-1200Р20, предназначенных для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети.
- автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК»): об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ;
- возможность диагностики источника через диагностический разъем;
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Дополнительные фото СКАТ-1200У исп. 5000:
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
6А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
40Ач
Питание
12 В
Постоянное выходное напряжение, В
13,2 - 13,95
В режиме «Основной»
10,5 - 12,5
В режиме «Резерв»
5.5
Номинальный ток нагрузки в режиме «Основной», А
6.5
Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А
6.5
Максимальный ток нагрузки в режиме «Резерв», А
170 - 242
Напряжение питающей сети переменного тока, 50 +/- 2 Гц, В
11 - 11,5
Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В
10,5 - 11
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В
30.0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
1.0
Ток заряда АКБ, А
7-40
Тип аккумулятора: номинальным напряжением 12 В
40.0
Допустимая емкость АКБ, Ач
1 или 2
Рекомендуемая емкость АКБ, Ач
160.0
Количество аккумуляторов в батарее, шт
445х328х193
Мощность, потребляемая от сети переменного тока, ВА, не более
5.9
Габаритные размеры, ШхВхГ, мм
-10 - +40
Вес без АКБ, кг, не более
Рабочая температура
|
