СКАТ-1200У2; 12В, 10А, кратковременно и в режиме резерва до 11А. корпус под 2 АКБ 26 Ач, диапазон входного напряжения 170-250В. сообщение “Переход на резерв“ осуществляется с регулируемой задержкой. Диагностический разъем ИК порта IRDA-04. соответствует ГОСТ Р 53325-2009
Особенности источника питания СКАТ-1200У2:
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- возможность подключения к клеммам «Вход резервный» внешних источников резервного питания типа СКАТ-1200Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

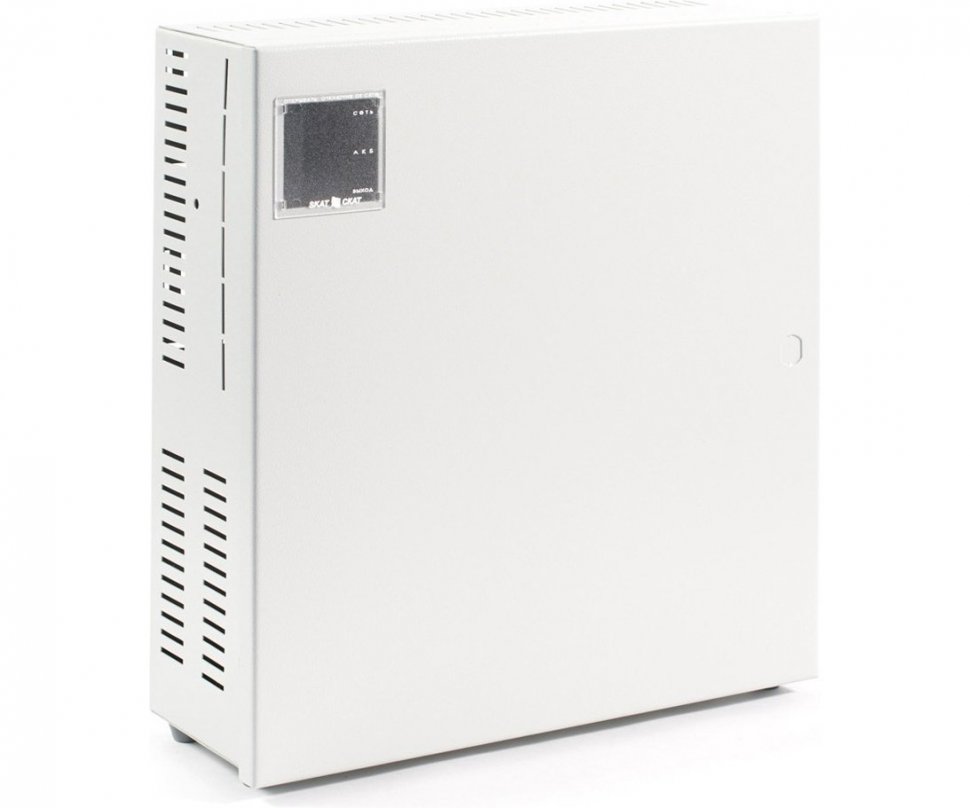

Дополнительные фото СКАТ-1200У2:
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
10А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
26Ач
Питание
12 В
Постоянное выходное напряжение, В
170 - 250
В режиме «основной»
12,9 - 13,95
В режиме «резерв»
9,5 - 12,6
Номинальный ток нагрузки, А
0 - 10,0
Ток заряда АКБ, стабилизированный, А
1 +/- 0,15
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более
11.0
Максимальный ток нагрузки в режиме «резерв», А не более
11.0
Напряжение питающей сети 220 В, частотой 50 +/- 1 Гц, с пределами изменения от 170 до 250 В
11 - 11,4
Величина напряжения на аккумуляторе, при котором индикатор «АКБ» переходит в режим мигания, В
10,5 - 11
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
30.0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
60.0
характеристики релейного выхода
60.0
Максимальный ток, не более, мА
1 или 2
Максимальное напряжение, не более, В
12-26
Количество АКБ, шт
26.0
Емкость АКБ, Ач, не менее
100.0
Рекомендуемая емкость АКБ, Ач
425х395х155
Тип аккумулятора: номинальным напряжением 12 В
5.7
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более
-10 - +40
Габаритные размеры ШхВхГ, мм, не более
Вес (без АКБ), кг, не более
Рабочая температура
|
