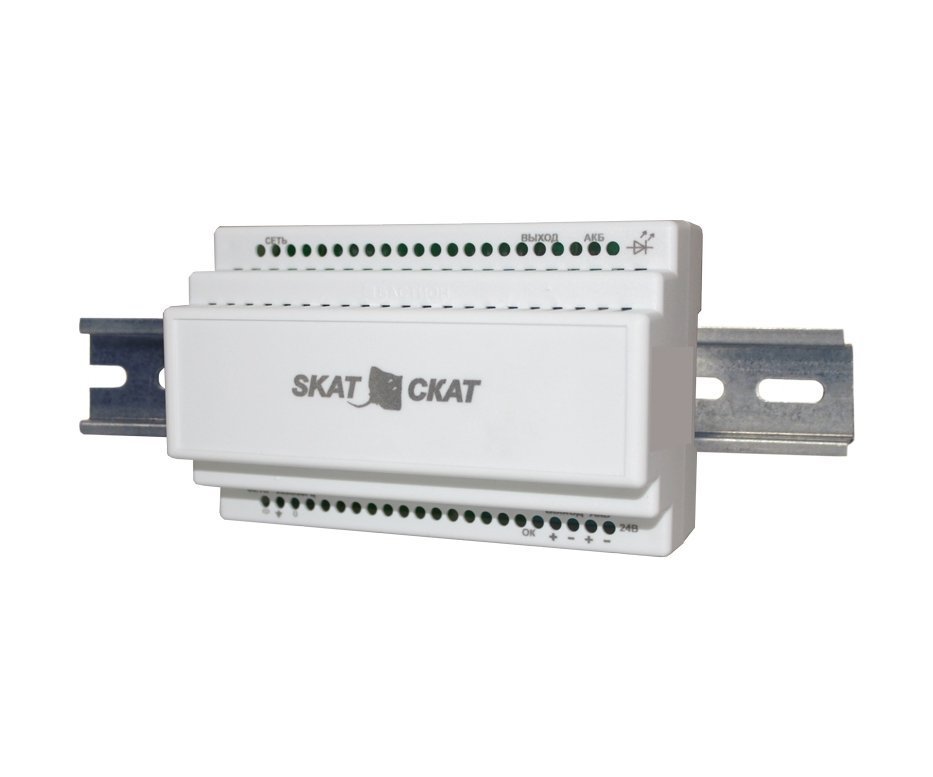

СКАТ-1200М DIN; 12В, 2А, кратковременно и в режиме резерва до 2,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм, внешний АКБ до 12 Ач
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
Источник питания СКАТ-1200М DIN обеспечивает:
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- выдачу информационных диагностических сообщений с помощью световых индикаторов
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».
Место установки
помещение
Материал корпуса
пластик
Назначение
универсальное
Выходной ток
2.5А
Количество аккумуляторов
1
Тип устройства
ИБП
Тип монтажа
на DIN-рейку
Емкость аккумулятора
12Ач
Питание
12 В
Напряжение питающей сети 220 В, частотой 50 +/- 1 Гц с пределами изменения
170 - 242 В
Выходное напряжение постоянного тока
12,5 - 13,9 В
при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»
9,5 - 12,6 В
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»
2,5 А
Номинальный ток нагрузки
3 А
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.)
3 А
Максимальный ток нагрузки в режиме «РЕЗЕРВ»
0,45 - 0,65 А
Ток заряда АКБ (средний)
11,0 - 11,4 В
Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет
10,5 - 11,0 В
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ»
30 мВ
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки
45 ВА
Максимальная мощность, потребляемая от сети переменного тока
7,5 ВА
Мощность, потребляемая изделием от сети без нагрузки и АКБ
7 -12 Ач
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
1.0
Рекомендуемая емкость АКБ
60.0
Количество АКБ, шт.
50.0
характеристики выходов в формате «открытый коллектор»
1.5
напряжение, В, не более
139х89х65 мм
ток, мА, не более
152х105х70 мм
Сечение провода, зажимаемого в клеммах колодок, мм2, не более
0,26 кг
Габаритные размеры ШхГхВ
-10 - +40°С
без упаковки
0.9
в упаковке
Степень защиты оболочкой по ГОСТ 14254-96
Масса,
Диапазон рабочих температур
Относительная влажность воздуха при 25 °С
Степень защиты оболочкой по ГОСТ 14254-96
|
