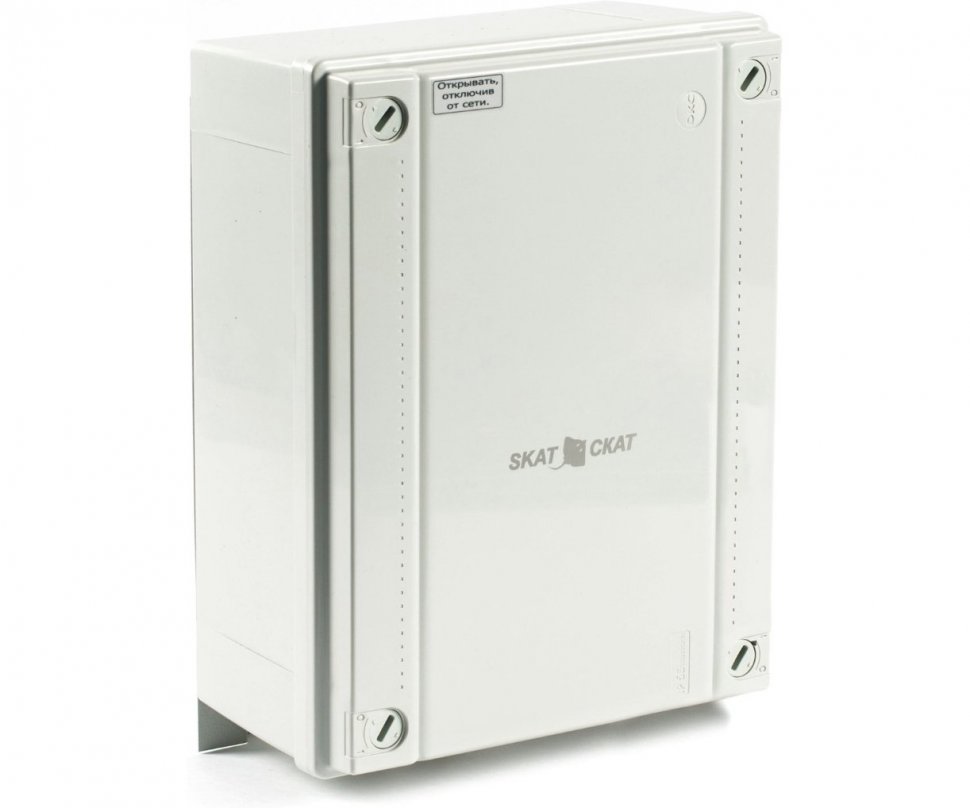

СКАТ-1200 исп. 5; 12В 4А (без учета тока на подогрев АКБ) уличное исполнение, корпус класса защиты IP56, рабочий температурный диапазон от - 40 до + 50, диапазон входного напряжения 170-250В Корпус под термостат 7Ач (или АКБ 12 Ач)
Источник питания СКАТ-1200 исп. 5 обеспечивает:
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
- световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
- оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (п.7 таблицы);
- ограничение степени разряда АКБ при отсутствии сети;
- защиту источника при помощи самовосстанавливающегося предохранителя от неправильного подключения клемм АКБ;
- защиту от кратковременного короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- функцию «холодный пуск», обеспечивающую восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения;
- возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды.
Дополнительные фото СКАТ-1200 исп. 5:
|
Место установки
|
улица |
|
Материал корпуса
|
пластик |
|
Назначение
|
универсальное |
|
Выходной ток
|
4А |
|
Количество аккумуляторов
|
1 |
|
Тип устройства
|
ИБП |
|
Тип монтажа
|
навесной |
|
Емкость аккумулятора
|
7Ач, 12Ач |
|
Питание
|
12 В |
|
характеристика питающей сети, В
|
170 - 250 |
|
Постоянное выходное напряжение при температуре окружающей среды 25 °С, В
|
12,9 - 14,0 |
|
при наличии напряжения сети, режим «ОСНОВНОЙ»
|
9,5 - 12,6 |
|
при отсутствии сети, режим «РЕЗЕРВ», питание от АКБ
|
13,5 - 14,0 |
|
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В
|
0 - 4,0 |
|
Номинальный выходной ток, A
|
0 - 4,0 |
|
при наличии сети 220 В, режим ОСНОВНОЙ»
|
4.5 |
|
от АКБ, режим «РЕЗЕРВ»
|
4.0 |
|
Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более
|
0,45 - 0,65 |
|
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более
|
75.0 |
|
Ток заряда АКБ, стабилизированный, А
|
10,5 - 11,0 |
|
Ток потребляемый источником от АКБ в режиме «РЕЗЕРВ», мА, не более
|
30.0 |
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
100.0 |
|
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более
|
7-12 |
|
Максимальная мощность, потребляемая источником от сети переменного тока, ВА, не более
|
-40 - +40 |
|
Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
|
335х242х143 |
|
Рекомендуемая емкость АКБ, не менее, Ач
|
3.3 |
