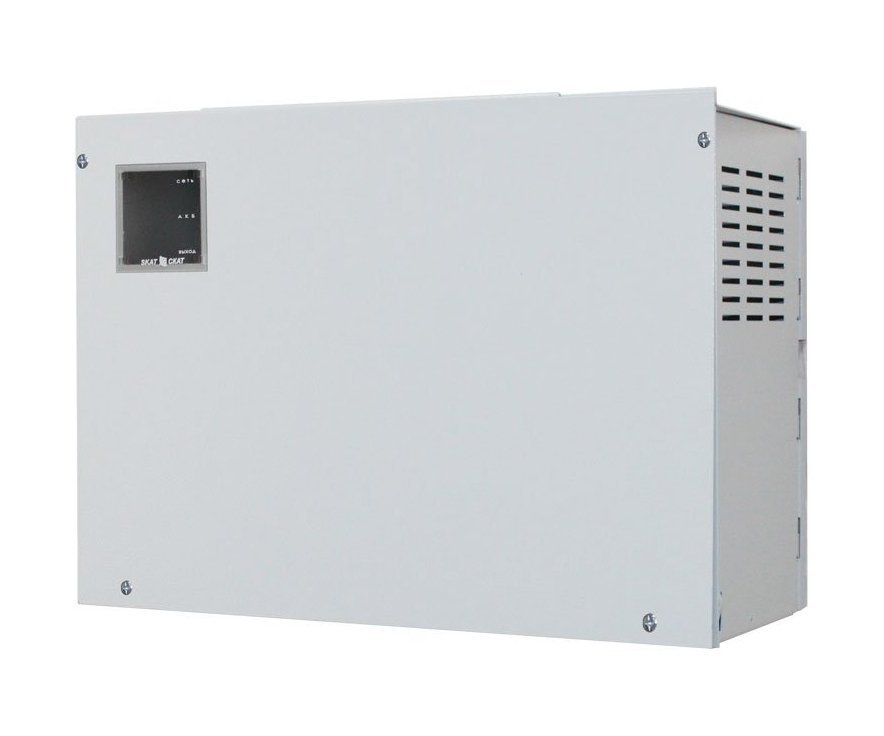

СКАТ-1200И7 исп. 5000; 12В, 5А, Работа с 2-мя независимыми АКБ, 2 канала зарядки. Диапазон входного напряжения 150-250В Соответствует ФЗ 123 и ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа 30 сек. Плоская упаковка, объем в упаковке в 4 раза меньше.
Особенности источника питания СКАТ-1200И7 исп. 5000:
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор». Выдача информационного сообщения «Переход на резерв« осуществляется с задержкой, определяемой положением перемычек;
- режим «холодный запуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Дополнительные фото СКАТ-1200И7 исп. 5000:
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
5А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
40Ач
Питание
12 В
Постоянное выходное напряжение, В
12,9 - 14,0
В режиме «основной»
9,5 - 13,4
В режиме «резерв»
0 - 4,0
Номинальный ток нагрузки, А
0,45 - 0,65
Ток заряда АКБ, стабилизированный (средний), А
0,45 - 0,65
АКБ 1
5.0
АКБ 2
5.0
Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более
220 В, частотой 50 +/- 1 Гц, с пределами изменения от 150 до 250 В
Максимальный ток нагрузки в режиме «резерв», А не более
11,0 - 11,4
Напряжение питающей сети
10,5 - 11,0
Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В
30.0
Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В
1 или 2
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
40.0
Количество АКБ, шт
120.0
Рекомендуемая емкость АКБ, Ач
445х328х193
Тип аккумулятора, номинальным напряжением 12 В
5,9 (6,9)
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более
60.0
Габаритные размеры ШхВхГ, мм, не более
30.0
Вес (без АКБ), кг, не более
-10 - +40
Ток контактов «открытый коллектор», не более, мА
Напряжение на контактах «открытый коллектор», не более, В
Рабочая температура
|
