SKAT -V.24DC-18 исп. 5000; 24В, 18А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ.Корпус под 2 АКБ 40 Ач; 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Возможность каскадирования источников для увеличения выходного тока или напряжения. Диапазон входного напряжения 170-250В
Источник питания SKAT -V.24DC-18 исп. 5000 обеспечивает:
- питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, согласно п. 2 таблицы и суммарным током потребления по трем выходам (включая ток заряда АКБ) не более 18 А
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц напряжением заряда АКБ согласно п. 3 таблицы и током заряда в соответствии с п. 6 таблицы
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети;
- электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 4 таблицы
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- защиту от короткого замыкания клемм внешней АКБ
- контроль наличия внешней АКБ
- оперативное отключение нагрузки пользователем внешней кнопкой «Отключение нагрузки»
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
- защиту от аварийного повышения выходного напряжения путем автоматического отключения устройства
- возможность подключения светодиодных индикаторов «СЕТЬ» и «АКБ»
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

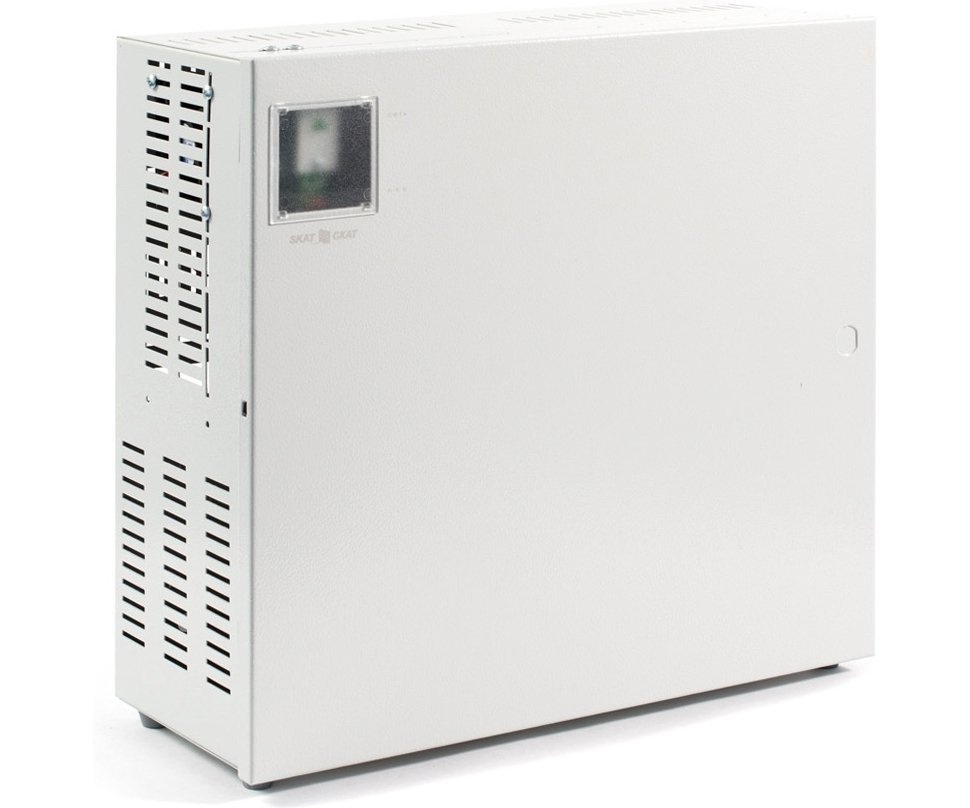

Дополнительные фото SKAT -V.24DC-18 исп. 5000
|
Место установки
|
помещение |
|
Материал корпуса
|
металл |
|
Назначение
|
универсальное |
|
Выходной ток
|
18А |
|
Количество аккумуляторов
|
2 |
|
Тип устройства
|
ИБП |
|
Тип монтажа
|
навесной |
|
Емкость аккумулятора
|
40Ач |
|
Питание
|
24 В |
|
Напряжение питающей сети, В
|
170…250 |
|
Выходное напряжение, В
|
26…27,7 |
|
при наличии сети 220 В и температуре окружающей среды +25 °С
|
21…27,5 |
|
от внешней АКБ
|
-40… -38 |
|
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С
|
18.0 |
|
Ток нагрузки (суммарный по выходам, максимальный, А)
|
20.0 |
|
при наличии сети 220 В, включая ток заряда АКБ
|
3,8; 6,9; 9,7 |
|
от внешней АКБ
|
100.0 |
|
Максимальный ток заряда АКБ, А*
|
50.0 |
|
Максимальный ток выходов ОК, мA
|
20,5…21,5 |
|
Ток потребляемый устройством от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более
|
150.0 |
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В
|
90.0 |
|
Величина напряжения пульсаций, мВ, не более
|
790.0 |
|
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С
|
0.05 |
|
Мощность, потребляемая устройством от сети ВА, не более
|
герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|
Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более,
|
2.0 |
|
Тип АКБ
|
17-38 |
|
Количество аккумуляторов в батарее, шт
|
от 0 °С до +40 °С |
|
Рекомендуемая емкость внешней АКБ, Ач
|
460х438х192 |
|
Рабочие условия эксплуатации
|
4.0 |
