SKAT-V.24DC-18 исп. 5; 24В, 18А, уличное исполнение, класс защиты IP 56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ - внешние от 26 до 100 Ач; 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Возможность каскадирования источников для увеличения выходного тока или напряжения. Диапазон входного напряжения 170-250В рабочий температурный диапазон от - 40°С до + 50°С
Источник питания SKAT-V.24DC-18 исп. 5 обеспечивает:
- питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, согласно п. 2 таблицы и суммарным током потребления по трем выходам (включая ток заряда АКБ) не более 18 А;
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц;
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети;
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети;
- электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ;
- защиту от короткого замыкания клемм внешней АКБ;
- контроль наличия внешней АКБ;
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы;
- защиту от аварийного повышения выходного напряжения путем автоматического отключения устройства;
- возможность подключения светодиодных индикаторов «СЕТЬ» и «АКБ»;
- возможность оперативного включения/отключения нагрузки внешним контактом (тумблером) «Кнопка отключения нагрузки»;
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор;
- возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 16 таблицы, с управлением термокомпенсацией от одного ведущего устройства;
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

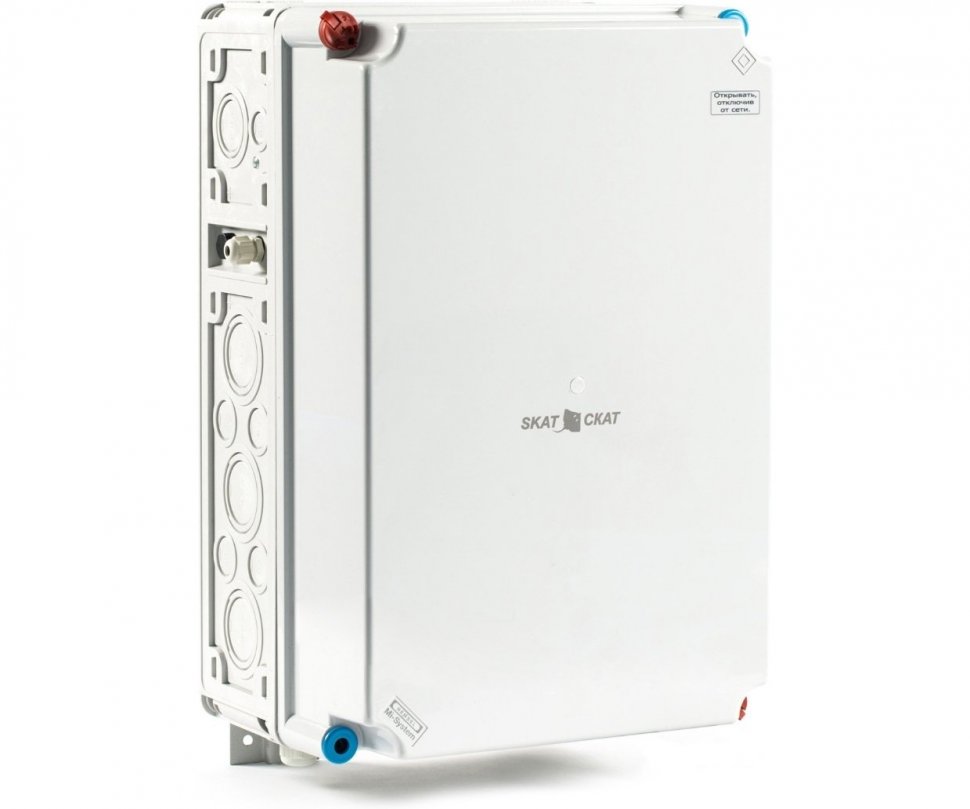

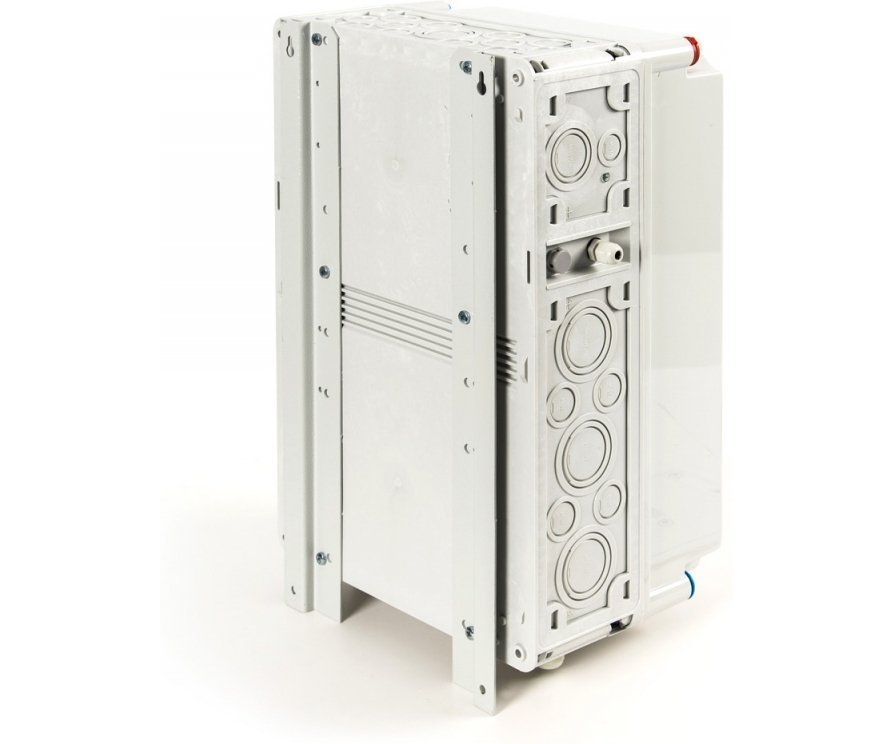

Дополнительные фото SKAT-V.24DC-18 исп. 5
Место установки
улица
Материал корпуса
пластик
Назначение
универсальное
Выходной ток
18А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
26Ач, 40Ач, 100Ач, 200Ач
Питание
24 В
Напряжение питающей сети, В
180…250
Выходное напряжение, В
27,3…27,7
при наличии сети 220 В и температуре окружающей среды +25 °С
21…27,5
От внешней АКБ
27,2…27,5
Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25 °С, В
-38…-40
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С
18.0
Ток нагрузки (суммарный по выходам, максимальный, А)
20.0
при наличии сети 220 В, включая ток заряда АКБ
3,8; 6,9; 9,7
от внешней АКБ
100.0
Максимальный ток заряда АКБ, А*
50.0
Максимальный ток выходов ОК, мA
20,8…21,2
Ток потребляемый устройством от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более
150.0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В
90.0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более
790.0
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С
0.05
Мощность, потребляемая устройством от сети ВА, не более
2.0
Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более,
17…250
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
320х486х221
Количество аккумуляторов в батарее, шт
4.0
Рекомендуемая емкость внешней АКБ, Ач
Рабочие условия эксплуатации: температура окружающей среды от -30 °С до +50 °С, относительная влажность воздуха до 100 %
Габаритные размеры ШхВхГ, мм, не более
Вес без АКБ, кг (не более)
|
