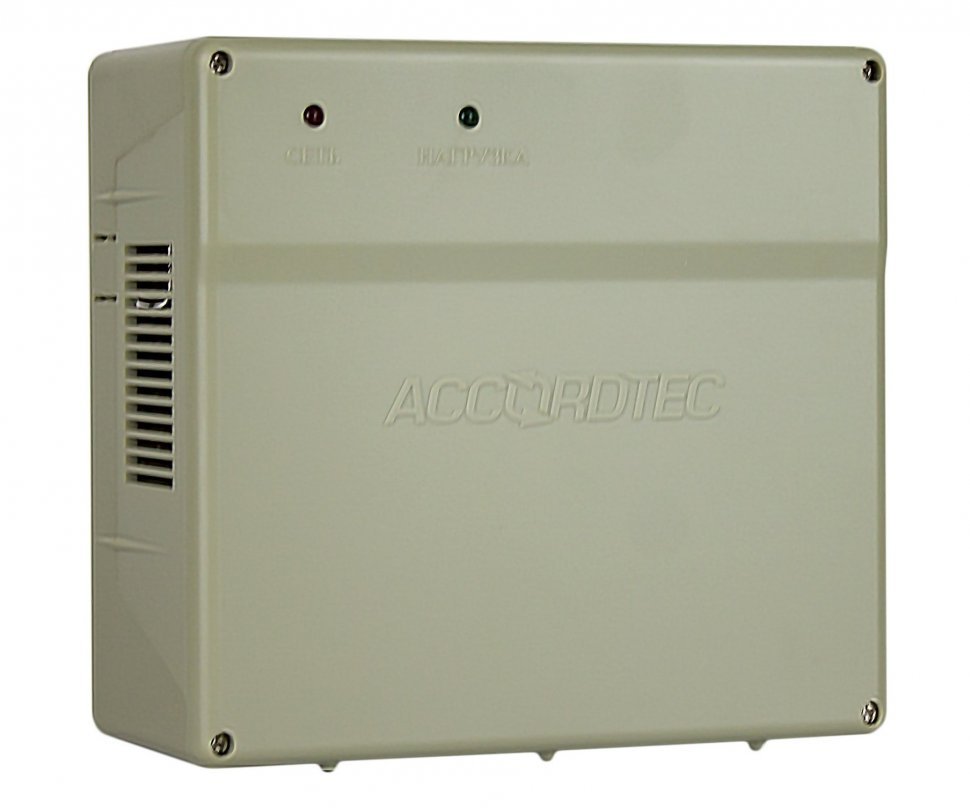

ББП-20 (исп.1); Блок бесперебойного питания в пластиковом корпусе под АКБ 7 Ач. Uвх. AC 165-264 V, Uвых. DC 13.6 ± 0.2V, 2A (ном.) Габаритные размеры: 170x160x77 мм. Вес 559 г.
Блок бесперебойного питания ББП-20 предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Источник питания обеспечивает зарядку аккумуляторной батареи емкостью до 7 А/ч., устанавливаемых потребителем в корпус источника, током до 200мА и поддерживает их в заряженном состоянии при наличии сетевого напряжения (~) от 187В до 242В.
Тип аккумуляторной батареи — кислотная необслуживаемая, номинальным напряжением 12В. Источник питания рассчитан на круглосуточную работу.Обеспечивает автоматический переход на питание от встроенной аккумуляторной батареи при пропадании сетевого напряжения на рабочем фидере и обратно. Задержка переключения на аккумуляторную батарею — отсутствует.
Схема AccordTec ББП-20
Место установки
помещение
Материал корпуса
пластик
Назначение
универсальное
Выходной ток
2А
Количество аккумуляторов
1
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
7Ач
Питание
12 В
Тип устройства
Бесперебойный источник с выходным напряжением 12В
Напряжение питающей сети
165 - 264 В
Частота тока
50 ± 1
Максимальный выходной ток
2 А
Максимальный ток нагрузки кратковременно(не более 25 секунд)
2,5 А
Ток заряда максимальный, при разряженой аккумуляторной батареи
1 А
Выходное напряжение:
DC 13.6 ± 0.2 В
- при сетевом питании
не более DC 13.7 В
- при автономном питании
7 А/ч
Рекомендуемая емкость аккумуляторной батареи
3 А
Номинал предохранителя аккумуляторной батареи
3 А
Номинал сетевого предохранителя
164x167x72 мм
Габариты
|
