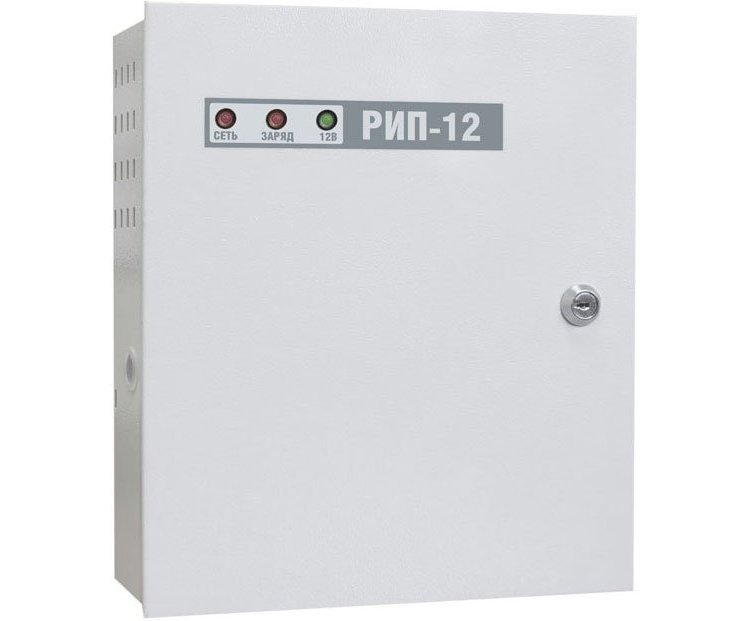

Резервированный прибор питания технических устройств видеонаблюдения, охранных комплексов и автоматики. Величина выходного тока приравнивается к 8-ми А.
Устройство допускает установку аккумуляторных батарей в количестве 3-ех штук для обеспечения длительной эксплуатации в автономном режиме. Прибор оснащен предохранителем от переплюсовки батарей, замыкания сети и общей перегрузки с восстановлением исходных параметров после устранения неисправностей работы.
РИП-12 ИСП. 05 имеет световую и звуковую индикацию, отражающую состояние функциональной работоспособности аппарата. Прибор рассчитан на нагрузку со значительными пусковыми токами без задействования аккумуляторной батареи и ее разряда.
Установка устройства предполагает настенный монтаж при помощи специальных крепежных элементов. Подключение прибора представлено следующей схемой:
Альтернативные устройства представлены блоками РИП-12 ИСП. 03 и РИП-12 ИСП. 04, величина выходного тока которых составляет 1,3А и 2А соответственно.
Правила размещения и подключения устройства относятся к выбору места без проникновения осадков и прямых ультрафиолетовых лучей. При инсталляции, блок питания необходимо заземлить посредством соответствующего входного контакта на корпусе прибора, далее подключить сетевые кабели и нагрузку.
При правильной установке устройства, срабатывает световая индикация «Сеть», «12 В», «Заряд» и диод, расположенный на плате, звуковая сигнализация при этом должна отсутствовать.
Габаритные размеры блока питания:
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
8А
Количество аккумуляторов
1
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
17Ач
Питание
12 В
Напряжение сети, В
150-250
Выходное напряжение, В
13,6-0,6
при питании от сети
10...13,6
при питании от АКБ
8.0
Номинальный выходной ток, А
10.0
Максимальный выходной ток, А
17 (51)
(2 мин)
+
Емкость АКБ, А*ч
+
Наличие звукового сигнализатора
+
Наличие дистанционного выхода пропадания сетевого питания
От минус 10 до + 40 градусов Цельсия
Наличие микроконтроллера
255х310х85
Диапазон рабочих температур
2.5
Габариты, мм
Вес без АКБ, кг, не более
|
