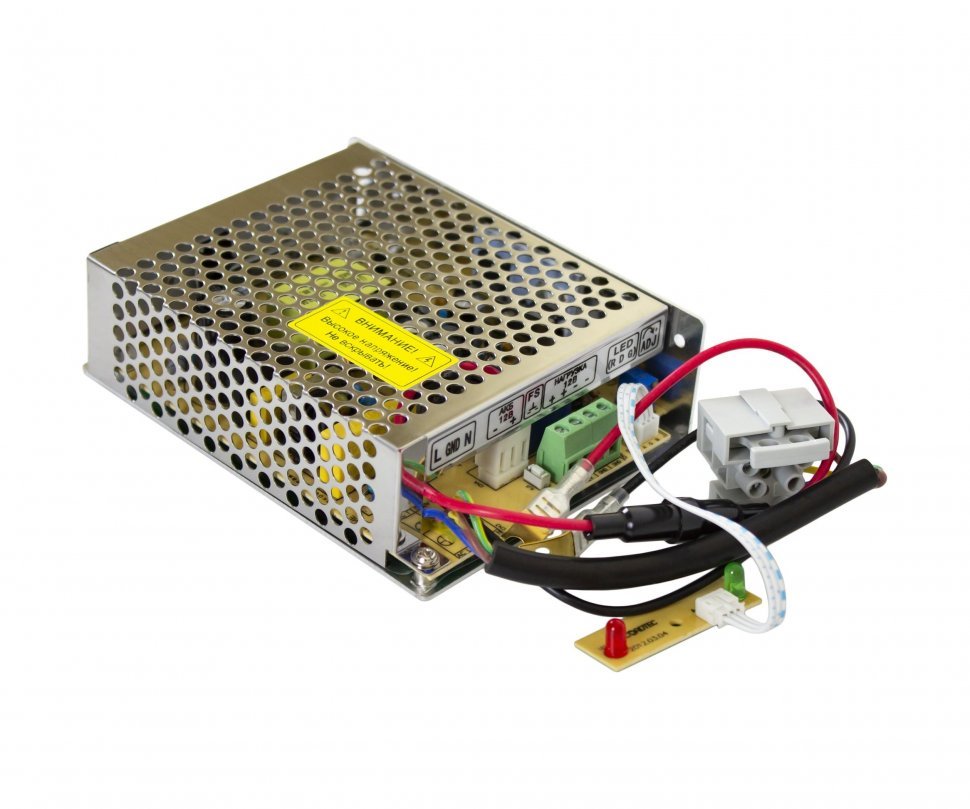

ИБП (источник бесперебойного питания) AccordTec ББП-30 БК

Блок бесперебойного питания без корпуса, АКБ до 17 Ач Uвх. AC 165-264 V, Uвых. DC 13.3 V, 3A (ном.) Габаритные размеры: 130x100x40 мм. Вес 388 г.

Блок питания ББП-30 БК обеспечивает:

1. световую индикацию наличия напряжения электрической сети;
2. световую индикацию наличия выходного напряжения;
3. световую индикацию наличия АКБ;
4. питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети;
5. автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении сети;
6. питание нагрузки постоянным напряжением при отсутствии напряжения в электрической цепи;
7. оптимальный заряд АКБ при наличии напряжения в электрической сети;
8. защиту АКБ от глубокого разряда;
9. защиту от переполюсовки клемм АКБ;
10. защиту от короткого замыкания клемм АКБ;
11. защиту от короткого замыкания на выходе с отключением выходного напряжения;
12. автоматическое восстановление выходного напряжения после устранения причины замыкания;
13. защиту нагрузки от аварии источника;
14. выдачу информационных диагностических сообщений с помощью световых индикаторов.

На плате источника питания размещены:

• клеммная колодка для подключения сетевого напряжения;
• кнопка включения источника питания для работы от АКБ (в случае замены АКБ при отсутствии сетевого напряжения);
• разъем для подключения аккумуляторной батареи;
• клеммная колодка для подключения нагрузки;
• разъем для подключения платы светодиодной индикации состояния источника питания.

Схема подключения блока питания AccordTec ББП-30 БК:
