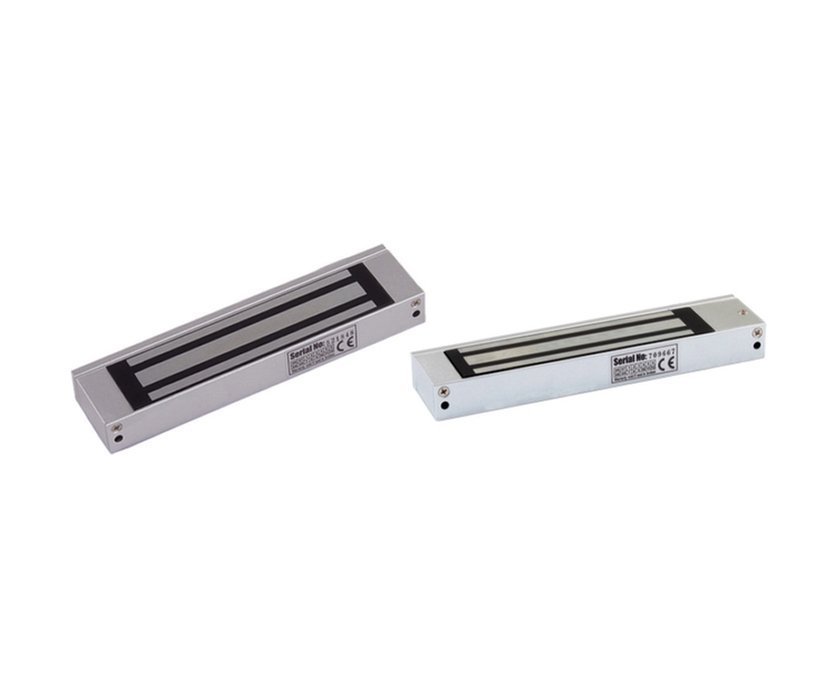

AccordTec ML-180A

Электромагнитный замок, 12V DC, не более 0,3 A, усилие 180 кг, 170x35x23, офисный дизайн, планка в комплекте, - 40… + 50°С, покрытие оцинкованное, цвет серебро.

Подключение электромагнитного замка ML-180A

При источнике питания DС12V:

• Убедитесь, что источник питания рассчитан на подключение нагрузки не менее 0.38А.
• Подключите +12В от источника питания к красному проводу.
• Подключите -12В от источника питания к черному проводу.
• Проверьте, что перемычка на плате замка установлена для работы с напряжением DС12V.

При источнике питания DС24V:

• Убедитесь, что источник питания рассчитан на подключение нагрузки не менее 0.19А.
• Подключите +24В от источника питания к красному проводу.
• Подключите -24В от источника питания к черному проводу.
• Проверьте, что перемычка на плате замка установлена для работы с напряжением DС24V.

Данная модель замка имеет только HO-выход. Для подключения используйте: белый провод (COM) или зеленый провод (NC).
