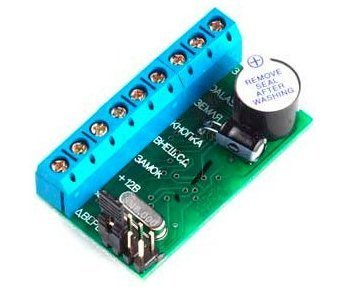

Автономный контроллер Z-5R от IronLogic предназначен для использования в СКУД (электромагниные/электромеханические замки) в качестве автономного контроллера для ограничения доступа в подъезды жилых домов, в помещения административных учреждений, промышленных предприятий.
Контроллер Z-5R позволяет подключить следующее оборудование:
- контактный считыватель ключей - контактор;
- бесконтактный считыватель proximity-карт, эмулирующий протокол ключа DS1990А;
- электромагнитный замок, электромеханический замок/защёлка;
- кнопка открывания замка (нормально разомкнутая);
- внешний зуммер, внешний светодиод;
- датчик открытой двери (НЗ или НО, автоматическое определение типа датчика)
При работе совместно с компьютерным адаптером Z-2 появляется возможность ведения базы ключей в ПК и оперативного изменения (загрузки/выгрузки) списка ключей в контроллере Z-5R (с помощью ключа DS1996 или только с помощью адаптера и ПК).
Применяется для распознавания ключей Touch Memory DS1990А и RFID.
Контроллер СКУД работает в нескольких режимах работы: ACCEPT - восстановление утерянных ключей, TRIGGER - управление замком, Блокировка – открывает проход только по блокирующему ключу.
Z-5R имеет звуковые и световые индикаторы, внутреннюю энергонезависимую память EEPROM, которая позволяет держать в базе данных более тысячи ключей и карт. Наличие перемычки гарантирует возможность перемены замка в зависимости от его типа.
Компактные габариты и широкий температурный диапазон считывающего устройства позволяют монтировать его как внутри помещений, так и снаружи.
Схема подключения и контакты разъемов контроллера IronLogic Z-5R:
- Внешний зуммер;
- Контактор для считывания ключа DS1990A;
- Земля (-);
- Кнопка открывания двери;
- Внешний светодиод (+);
- Замок;
- +12В;
- Земля (-);
- Датчик (геркон) открытия двери.
Внешний зуммер, внешний светодиод (СДИ) и датчик двери подключать необязательно.
Количество подключаемых считывателей
1
Материал корпуса
без корпуса
Назначение устройства
автономный
Количество пользователей
1364
Наименование подключаемых устройств
замок
Тип устройства
контроллер
Интерфейс связи со считывателями
Touch Memory
Питание
12 В
Количество ключей
1364 шт.
Типы записываемых ключей
Простой, мастер, блокирующий
Интерфейс связи со считывателем
Dallas TM (IButton)
Наличие перемычки для выбора типа замка
Есть
Тип исполнительного устройства
Электромеханический/электромагнитный замок
Световая и звуковая индикация режимов работы
Есть
Возможность записи содержимого памяти контроллера в ключ DS1996 и наоборот
Есть
Возможность программирования контроллера с помощью адаптера
Есть
Установка длительности открывания замка
От 0 до 220 c
Выход
МДП транзистор 1шт.
Напряжение питания
12V DC
Ток потребления
4мA
Ток коммутации
5А
Защита от неправильного включения
Есть
Рабочая температура
-30°С +40°С
Габаритные размеры
45х25х14 мм
|
