PERCo-IR10 бесконтактный считыватель дальнего действия, предназначенный для распознавания карт EMM/HID на расстоянии до 100 см.
Принцип работы считывателя заключается в распознавании кода с карты, его расшифровке и передаче в блок контроллера, после чего выполняется открытие шлагбаума. Считыватель оснащен покрытием, противостоящим влиянию внешней среди, осадков и коррозии, что позволяет размещать его на открытом воздухе.
Подключение прибора считывания к общей системе контроля доступа осуществляется при помощи интерфейсов RS-485 или Wiegand.
Конструкция считывателя PERCo-IR10
Рисунок - Внешний вид платы считывателя

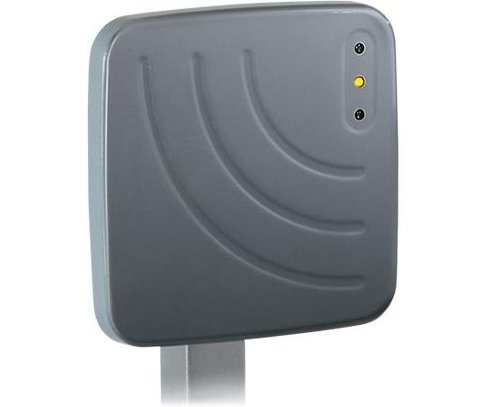

Считыватель представляет собой блок в пластмассовом корпусе, на передней панели которого расположены три индикатора: зеленый (вверху), желтый (в центре) и красный (внизу). Для крепления считывателя к поверхности в комплект поставки входит монтажный кронштейн. Защита электроники от негативных воздействий окружающей среды обеспечивается за счет установки защитной пластиковой пластины с герметизирующей прокладкой. Кабели для подключения считывателя выведены с его тыльной стороны.
Считыватель имеет встроенную звуковую индикацию. Считывание кода подтверждается кратковременным звуковым сигналом и кратковременным изменением состояния желтого (центрального) светового индикатора на противоположное (выключением, если горел и включением, если не горел).
На плате считывателя расположены три конфигурационные перемычки-джамперы (ХP1, ХP2 и ХP3) и одна перемычка-провод ХP5 – «отключение концевого резистора» (наличие перемычки – концевой резистор присутствует, при удалении (перекусывании) перемычки – концевой резистор отключен).
Принцип работы PERCo-IR10
Считыватель обеспечивает считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц (в дальнейшем – идентификатор) производства HID Corporation типа ProxCard II и ISOProx II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)), а также идентификаторов IL-05ELR и ЕМ4100/4102 производства EM Microelectronic-Marin.
Считывание кода происходит при поднесении идентификатора к считывателю. Предельное расстояние, на котором считывателем обеспечивается считывание идентификаторов, зависит от типа идентификатора и составляет от 50 до 100 см. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом радиопрозрачном контейнере (футляре).
Функциональная схема работы считывателя
Тип идентификатора
карта, брелок, браслет
Место установки
помещение, улица
Материал корпуса
пластик
Стандарт идентификаторов
HID, em-marine
Цвет корпуса
серый
Интерфейс связи
Wiegand, RS-485
Способ монтажа
накладной
Тип устройства
считыватель
Расстояние считывания
до 100 см
Материал корпуса
Пластик
Число индикаторов
3.0
Дальность считывания кода
До 60 см. для карт HID ProxCard IIДо 100 см. для карт EM-Marin IL-05ELRДо 70 см. для карт EM-Marin
Электропитание
12 Вольт постоянного тока
Потребление тока
1,1 А
Потребление мощности
14 Вт
Размеры
408х300х266 мм
Вес
2,5 кг
Класс защиты
III по ГОСТ Р МЭК730-1-94, IP54 по EN 60529
Интерфейс для связи
RS-485, Wiegand
Срок службы
8 лет
Рабочий диапазон температур
От -40°С до +40°С
Дополнительное оборудование
СтойкаPERCo-BH-03Источник питания
|
