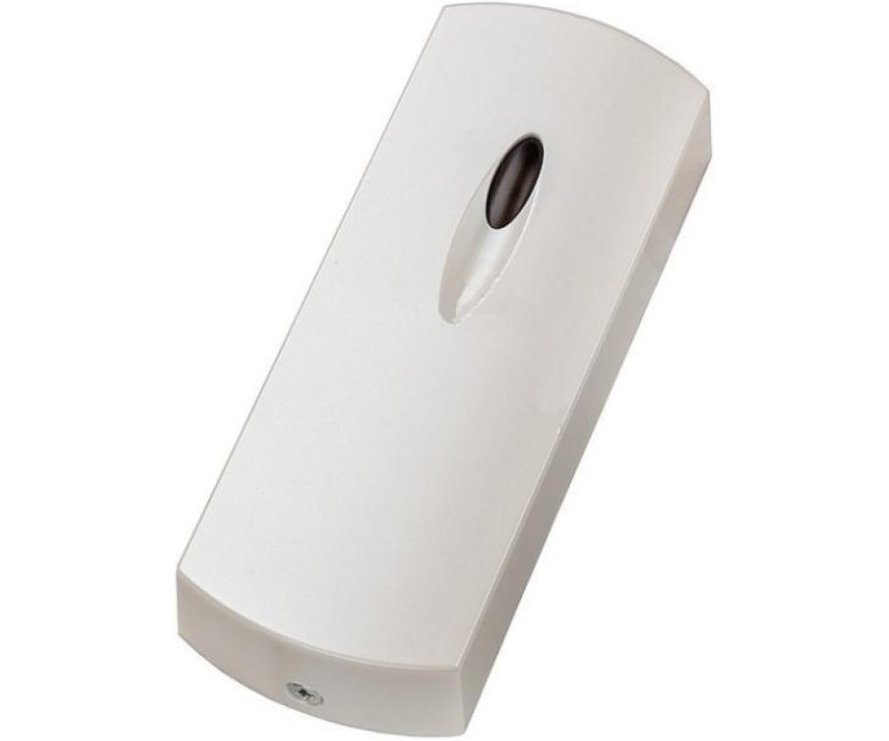

IronLogic Matrix-III (мод. MF-I) светлый - Накладной считыватель; Рабочая частота: 13,56 МГц; Чтение идентификаторов: Mifare Ultralight, Mifare Standard (Classic) 1K и 4К, Mifare ID; Дальность чтения: 3-6 см; Напряжение питания: 8 - 18В постоянного тока; Потребление тока: 40мA; Световая и звуковая индикация: есть; Внешнее управление светодиодом и звуком (управление на землю, управление на +5, +12В); Функция синхронизации работы при подключении двух считывателей; Материал корпуса: ABS пластик; Цвет корпуса светлый перламутр; Выходной интерфейс: Wiegand 26/34/42/50, Dallas Touch Memory (эмуляция DS1990A); Максимальная длина линии от считывателя до контроллера: Dallas Touch Memory: не более 15 м, Wiegand: не более 100 м; Рабочая температура: -30°С +40°С; Габаритные размеры (мм): 115х45х22 мм.
Настройка параметров и схема подключения Ironlogic MATRIX III MF-I:
- На выключенном считывателе замкнуть между собой контакты BEEP (синий) и DATA0 (белый), а также LED R (жёлтый) на GND (чёрный);
- Подать питание;
- Выбрать необходимый параметр: считыватель начнет издавать серии звуковых сигналов одновременно со вспышками красного светодиода. Число вспышек соответствует порядковому номеру параметра (от 1 до 3). Для выбора параметра, после его «озвучки», необходимо замкнуть провод LED G (зелёный) на GND (чёрный). Считыватель перейдёт к индикации значения параметр;
- Индикация значения выполняется аналогично номеру параметра. Только в этом случае будут вспышки зелёного светодиода. Индикация начинается с текущего значения параметра. Для выбора нужного значения, после его «озвучки», нужно замкнуть провод LED G (зелёный) на GND (чёрный);
- Снять питание. Для задания другого параметра заново подать питание.
|
Тип идентификатора
|
карта, брелок, браслет |
|
Место установки
|
помещение, улица |
|
Материал корпуса
|
пластик |
|
Стандарт идентификаторов
|
mifare |
|
Цвет корпуса
|
белый, черный |
|
Интерфейс связи
|
Touch Memory, Wiegand |
|
Способ монтажа
|
накладной |
|
Тип устройства
|
считыватель |
|
Рабочая частота
|
13,56 МГц |
|
Чтение идентификаторов
|
Mifare Ultralight, Mifare Standard (Classic) 1K и 4К, Mifare ID |
|
Дальность чтения
|
3-6 см |
|
Напряжение питания
|
8 - 18В постоянного тока |
|
Потребление тока
|
50мA |
|
Световая и звковая индикация
|
есть |
|
Внешнее управление светодиодом и звуком
|
есть (управление на землю, управление на +5, +12В) |
|
Функция синхронизации работы при подключении двух считывателей
|
есть |
|
Выходной интерфейс
|
Wiegand 26/34/42/50, Dallas Touch Memory (эмуляция DS1990A) |
|
Максимальная длина линии от считывателя до контроллера
|
Dallas Touch Memory: не более 15 м;Wiegand: не более 100 м |
|
Материал корпуса
|
ABS пластик |
|
Цвет корпуса
|
темно-серый металлик, светлый перламутр |
|
Рабочая температура
|
-30°С +40°С |
|
Габаритные размеры
|
115х45х22 мм |
