PROX-125

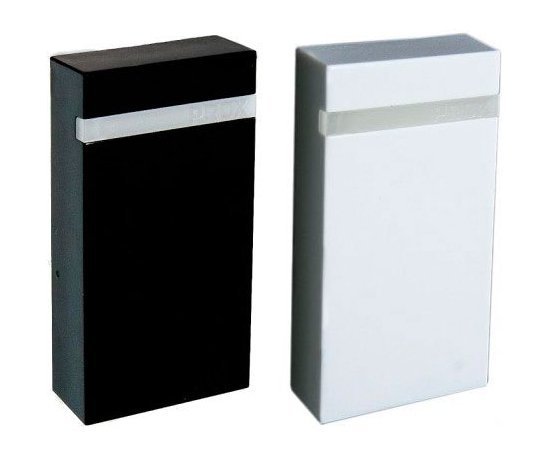

PROX-125 - Одновременное чтение карт форматов: EM-marin, HID и Indala; выходы Wiegand и Touch Memory.

Считыватель 3-в-1 PROX-125 предназначен для использования совместно с контроллерами СКУД, поддерживающими протоколы Wiegand и Touch Memory (DS1990A).

Назначение клемм

• SYNC Синхронизация считывателей
• D0/TM Данные «0» или эмуляция «touch memory»
• D1 Данные «1»
• SP Включение звукового сигнала
• LG Включение зеленого светодиода
• LR Включение красного светодиода
• PWR Напряжение питания (8..15В)
• GND Общий провод («земля»)

Назначение DIP-переключателей

Подключение проводов к считывателю

Клеммы считывателя позволяют производить быстрое подключение без использования инструмента. Вы можете использовать кабель с однопроводными или многопроводными жилами общим сечением от AWG24 (0,2мм2) до AWG18 (0,82мм2), например, КСПВ 8х0,5, стандартная витая пара САТ5.

Синхронизация считывателей

В тех случаях, когда два считывателя должны быть установлены на тонкую (меньше 20 см) стену с противоположных сторон необходимо использовать синхронизацию считывателей. Для этого надо соединить клеммы SYNC считывателей, и один из считывателей перевести в режим «Ведомый» переключателем DIP-5.

Индикация

При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал.

При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал. При замыкании входа управления индикацией на “землю” (GND) (или “+ питания” (PWR), в зависимости от состояния DIP-4): зажигается красный или зеленый светодиод, или звучит звуковой сигнал в течение действия сигнала управления.

Порядок монтажа

1. Внимание! Крышка считывателя захлопывается очень плотно и снять ее может быть очень трудно (надо сильно надавить снизу вверх). Не устанавливайте крышку до полной проверки работоспособности.
2. Считыватели рекомендуется устанавливать не ближе 20 см друг от друга или синхронизировать.
3. Установкой DIP-переключателей выберите выходной интерфейс, полярность управляющих сигналов и режим синхронизации при необходимости.
4. Сделайте соответствующие подключения и подайте питание на считыватель.
5. После полной проверки работоспособности установите крышку.
